Рис. 8.4. Подключение горелки.
Вставьте силовой наконечник горелки в панельную розетку со знаком «-» (См. рис. 6.1, п. 6)
на передней панели аппарата, поверните его до упора по часовой стрелке. Убедитесь в
плотной фиксации соединения.
Подключите разъём подвода газа горелки в соответствующий разъём на передней панели
аппарата (См. рис. 6.1, п.3).

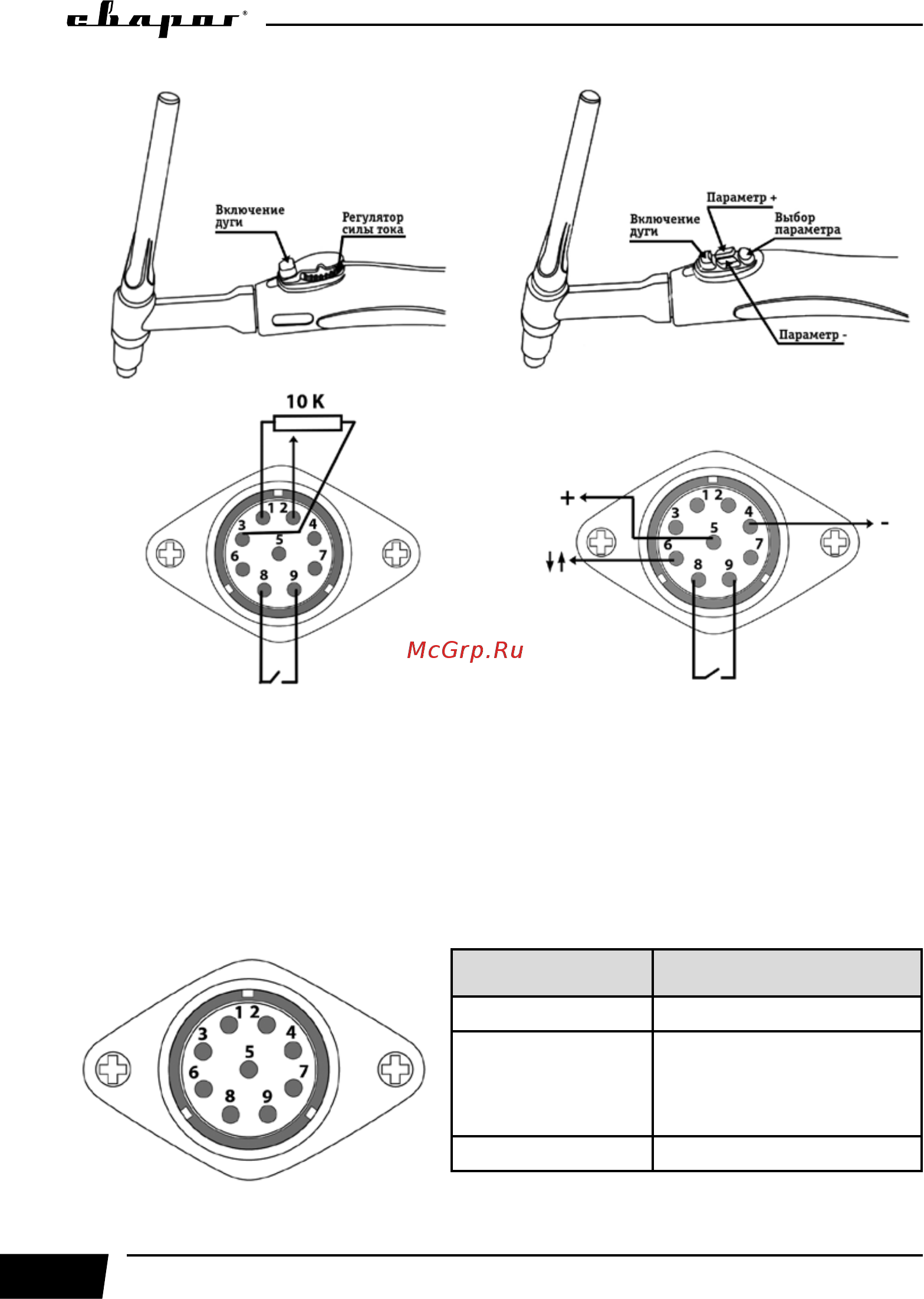

Подключите 9-pin разъём горелки к соответствующему разъёму на передней панели
аппарата (См. рис. 8.5).
№ контакта Описание
1, 2, 3 регулировка силы тока
4, 5, 6
4 – уменьшение,
5 – увеличение,
6 – переключение
циклограммы сварки.
8, 9 включение дуги
Рис. 8.5. Разъём 9-pin.
Горелка с аналоговым
управлением
Горелка с цифровым
управлением
