55
PRO TIG 315 P AC/DC MULTIWAVE
10. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ ММА СВАРКИ

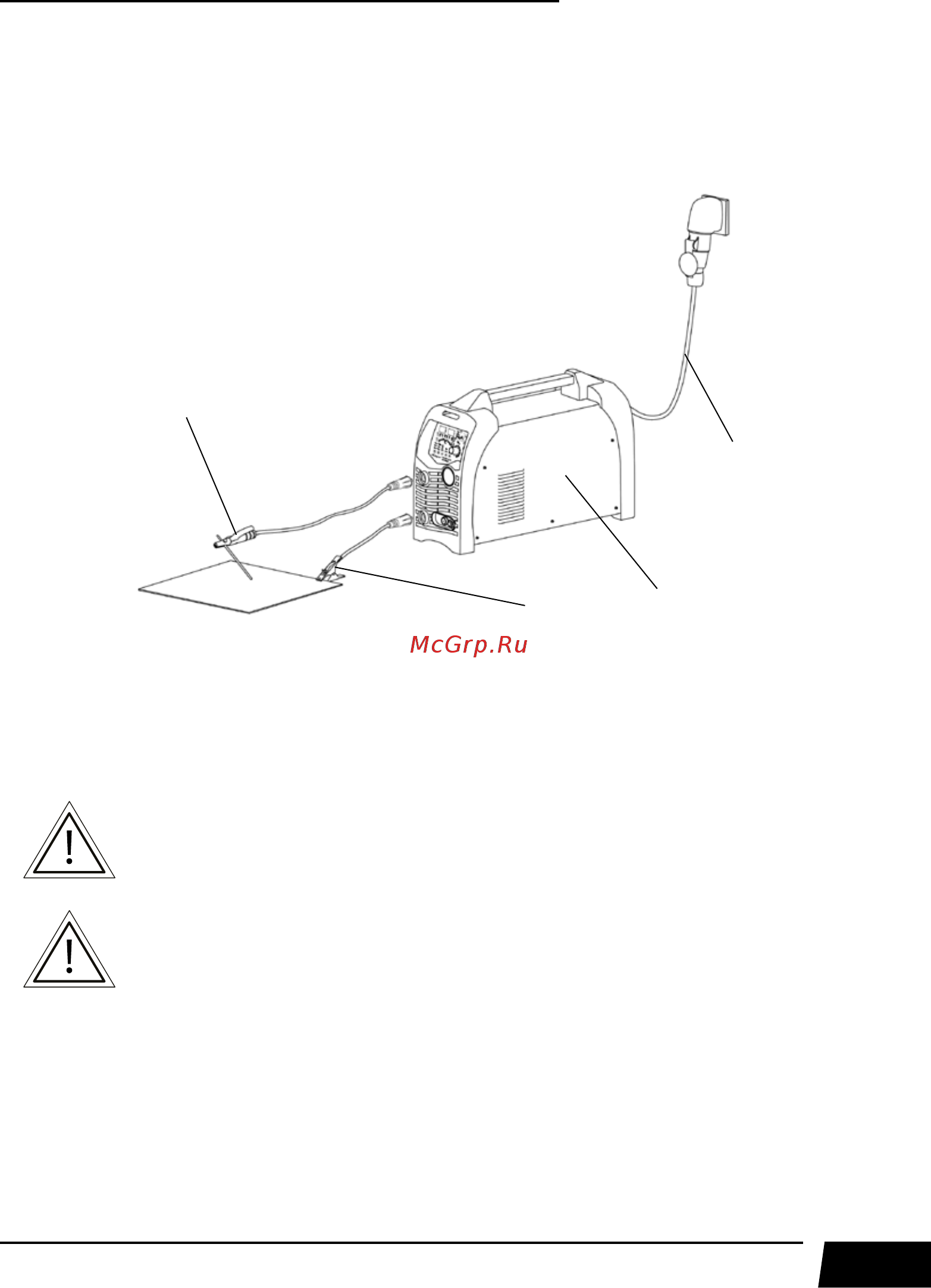

Схема подключения оборудования для сварки покрытыми электродами показана на
рисунке 10.1.
Рис. 10.1. Схема подключения оборудования.
1) Электрододержатель. 2) Клемма заземления. 3) Сварочный аппарат. 4) Сетевой шнур.
1. На передней панели сварочного аппарата имеется два панельных разъёма «+» и «-». Для
плотного закрепления кабеля с электрододержателем и кабеля с клеммой заземления в
разъёмах, необходимо плотно вставить силовой наконечник с соответствующим кабелем в
панельный разъём и повернуть его по часовой стрелке до упора.
Электрододержатель не входит в стандартную комплектацию.
При неплотном подсоединении кабелей возможно выгорание панель-
ных розеток и выход из строя источника питания.
Выбирайте способ подключения и режимы сварки в зависимости от конкретной ситуации
и типа электрода согласно рекомендациям производителя материалов или требованиям
технологического процесса (См. раздел 11). Неправильное подключение оборудования
может вызвать нестабильность горения дуги, разбрызгивание расплавленного металла и
прилипание электрода.
2. Перейдите в режим ММА (См. рис. 7.1 п. 17) на передней панели сварочного аппарата.
3. Выставьте необходимое значение силы тока (См. таблицу 11.2).
4. Начинайте сварочный процесс (См. рис. 10.2).
1
2
3
4
