Способ поджига на выводной пластине используется, если предъявляются повышенные
требования к качеству сварного шва и есть возможность установить выводные пластины.

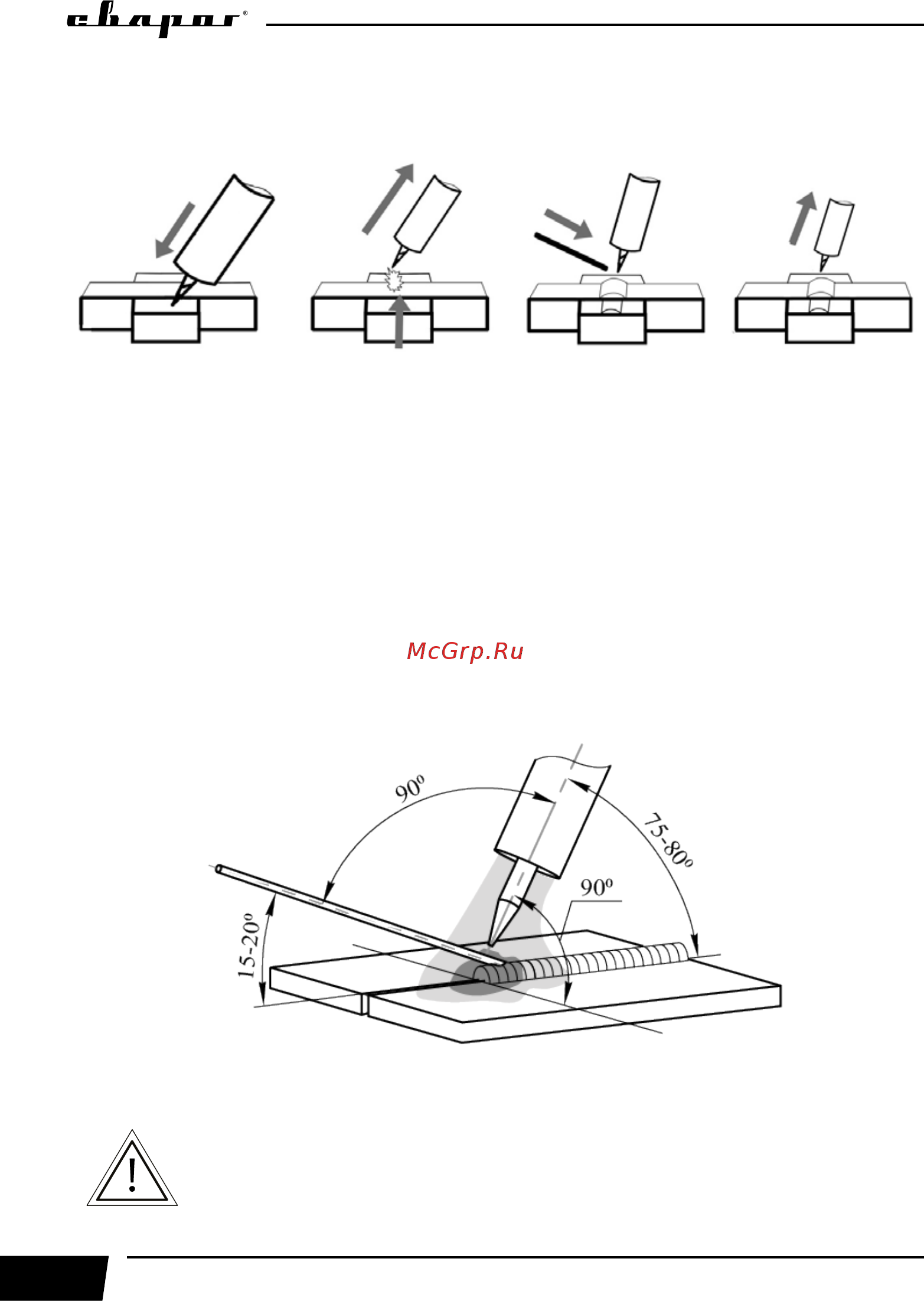

Рис. 9.11. Поджиг дуги на выводной пластине.
1. Нажмите кнопку на горелке.
2. Коснитесь кончиком вольфрамового электрода поверхности выводной пластины.
3. Отведите горелку вверх до появления сварочной дуги и переведите дугу на свариваемое
изделие.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки нажмите кнопку на горелке.
9.6. ОСОБЕННОСТИ ПОЗИЦИОНИРОВАНИЯ СВАРОЧНОЙ ГОРЕЛКИ
Сварку обычно выполняют справа налево. При сварке без присадочного материала
электрод располагают перпендикулярно к поверхности свариваемого металла, а с при-
садочным материалом – под углом. Присадочный пруток перемещают впереди горелки
(См. рис. 9.12).
Рис. 9.12. Угол наклона горелки.
При аргонодуговой сварке также следует не забывать про противопо-
ложный угол наклона горелки (См. рис. 9.12). Это влияет на формиро-
вание сварочного шва. Старайтесь держать горелку под углом 90° по
отношению к линии шва.
