48

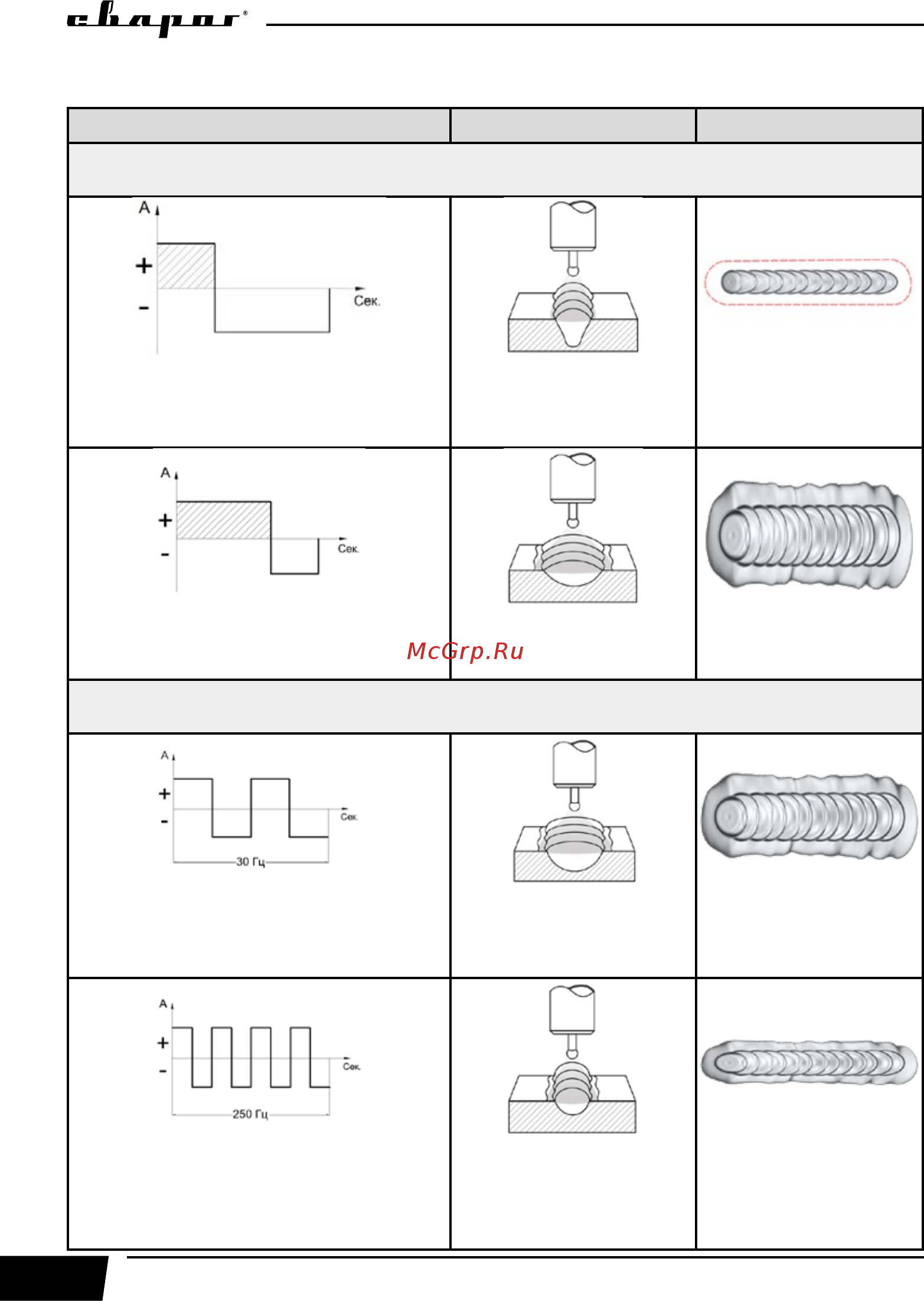

Таблица 9.1. Основные параметры при сварке алюминия TIG AC.
Описание Внешний вид дуги Внешний вид шва
Баланс полярности – зависимость между глубиной
проплавления и очистительными свойствами дуги.
Чем меньше баланс полярности, тем
больше глубина проплавления (для
сварки больших толщин и алюминия,
очищенного от оксидной пленки).
Большая глубина про-
плавления, узкая дуга.
Зона очистки визуально
не видна.
Чем больше баланс полярности, тем
лучше эффект очистки (для ремонтных
работ, тонколистовой металл).
Небольшая глубина про-
плавления, широкая дуга.
Зона очистки отчетливо
видна.
Частота переменного тока – зависимость между шириной
и скоростью фокусирования сварочной дуги.
Чем меньше частота переменного тока,
тем больше глубина проплавления, но
фокусировка дуги происходит долго (для
сварки больших толщин).
Широкая дуга, большая
глубина проплавления.
Долгая фокусировка
сварочной дуги.
Чем больше частота переменного тока,
тем меньше глубина проплавления, но
фокусировка сварочной дуги происходит
быстро (при сварке тонколистового
металла).
Узкая дуга, небольшая
глубина проплавления.
Быстрая фокусировка
сварочной дуги.
