16
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

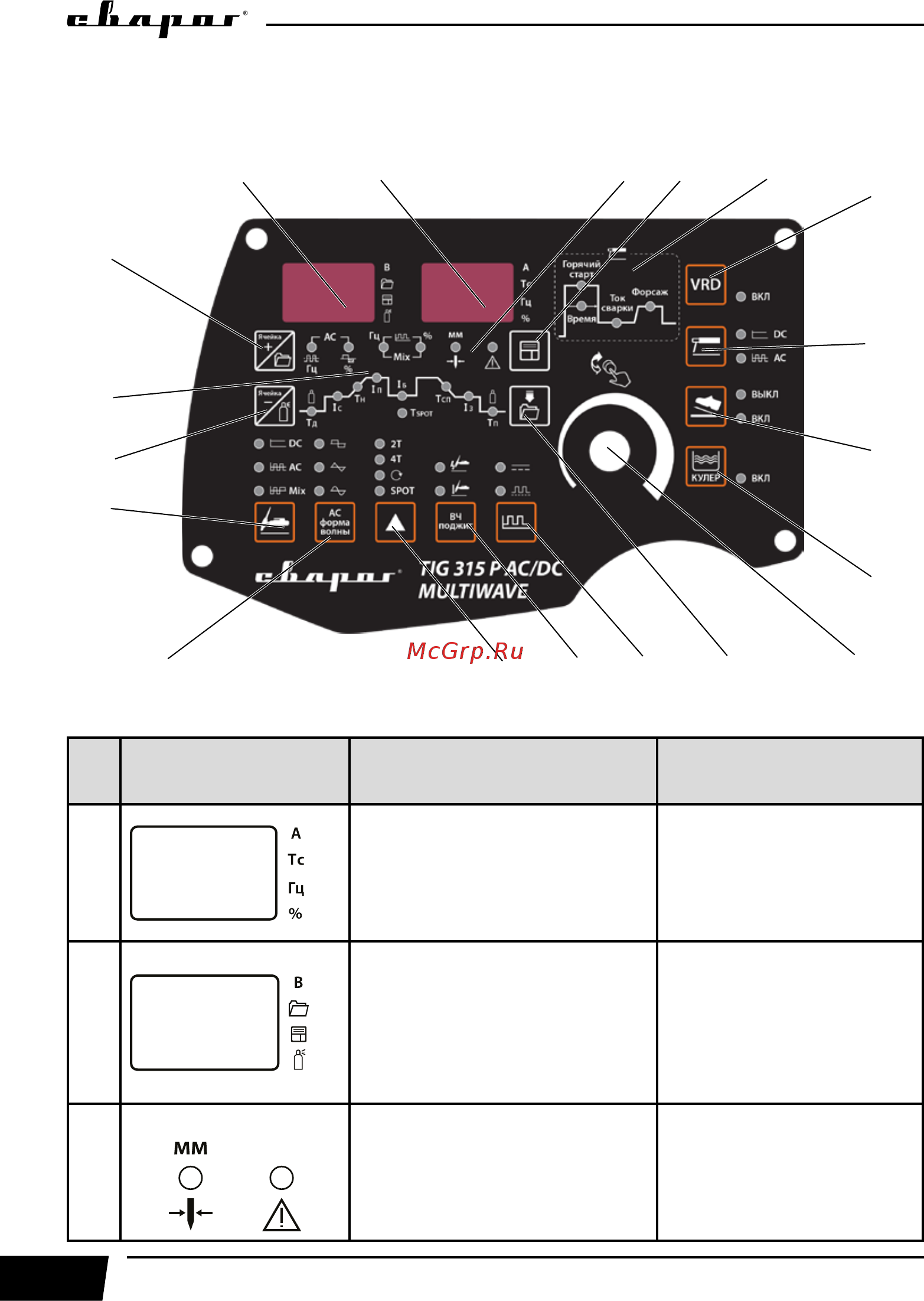

На рисунке 7.1 показана передняя панель источника питания.
Рис. 7.1. Передняя панель источника питания.
Поз. Наименование Параметры Описание
1
Индикатор параметров №1:
1. Ток сварки.
2. Время параметров.
3. Частота.
4. Коэффициент заполнения.
При выборе параметра
загорается индикатор.
2
Индикатор параметров №2:
1. Напряжение на дуге.
2. Предустановленные режимы
сварки или ячейки памяти.
3. Сохранение режима сварки.
4. Продувка газом.
При выборе параметра
загорается индикатор.
3
1. Индикатор выбора вольфра-
мового электрода.
2. Индикатор некорректного
тока сварки.
Индикатор загорается, если
сила тока слишком большая
или слишком маленькая
относительно выбранного
диаметра электрода.
12 3
4
5
6
7
8
(1)
(1)
(1)
(2)
(2)
(2)
(3)
(3)
(4)
(4)
9 10 11 12
13
14
15
16
17
18
19
