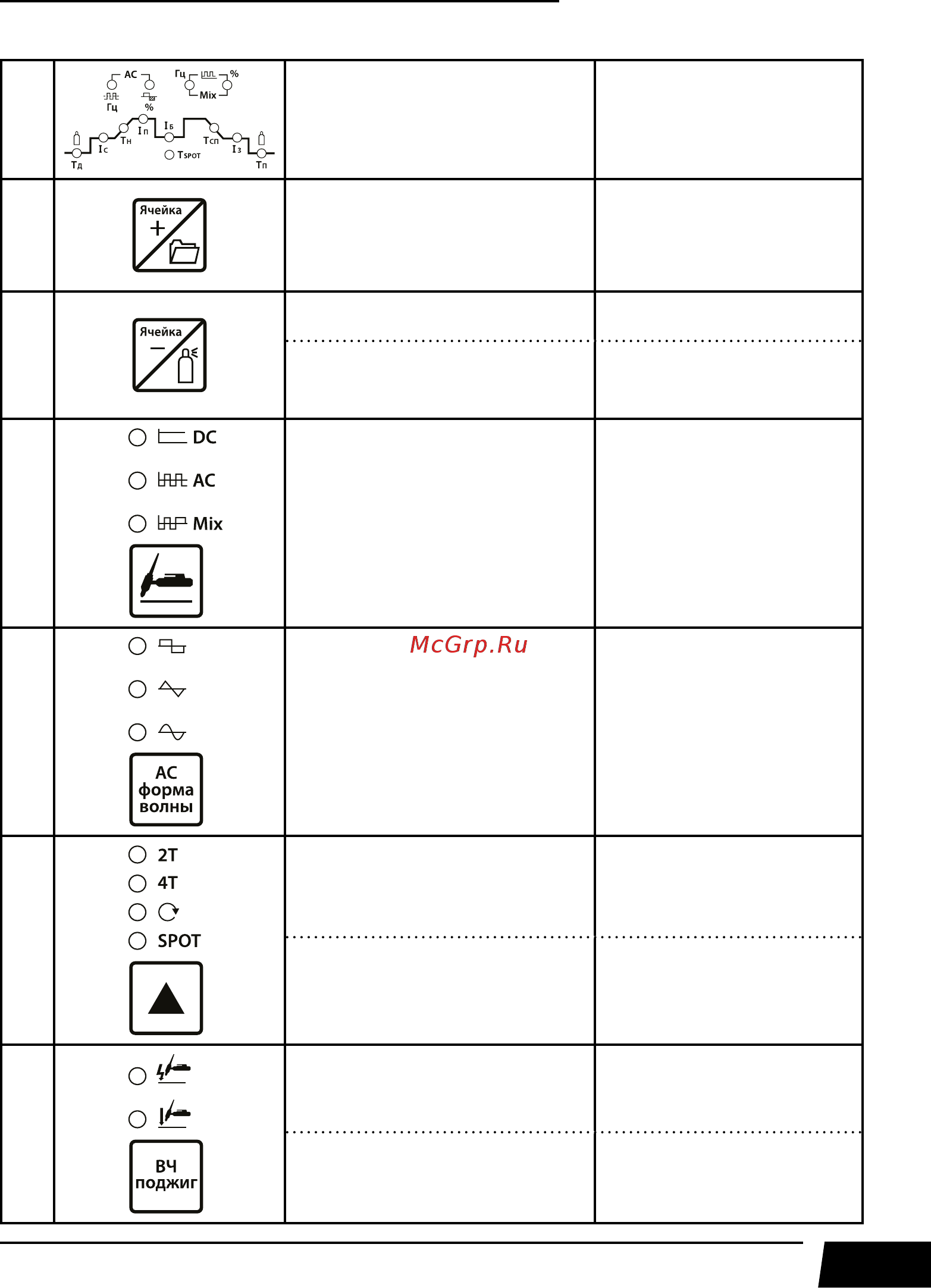

17
PRO TIG 315 P AC/DC MULTIWAVE
4 Циклограмма сварки.
Циклограмма для TIG свар-
ки (См. раздел 7.1).
5
1. Кнопка входа в предустанов-
ленные программы сварки или
ячейки памяти.
2. Увеличение номера ячейки.
См. раздел 7.3.
6
1. Уменьшение номера ячейки. См. раздел 7.3.
2. Кнопка выбора продувки
газом до сварки.
Используется для уста-
новки рабочего давления
газа.
7
1. TIG DC – аргонодуговая свар-
ка, постоянный ток.
2. TIG АC – аргонодуговая свар-
ка, переменный ток.
3. TIG DC AC – аргонодуговая
сварка, смешанный режим.
Смешанный режим (Mix
TIG) поддерживает смену
формы волны (См. раздел
9.12).
8
1. Прямоугольная форма волны
переменного тока.
2. Треугольная форма волны
переменного тока.
3. Синусоидальная форма
волны.
Применение формы волны
(См. раздел 9.11).
9
1. Режим 2T.
2. Режим 4 Т.
3. Режим повтора.
См. раздел 7.6.
4. Режим Spot. См. раздел 9.13.
10
1. Высокочастотный поджиг. См. раздел 7.9.
2. Поджиг касанием (TIG Lift). См. раздел 9.4.
(1)
(1)
(1)
(1)
(1)
(2)
(2)
(2)
(2)
(2)
(2)
(1)
(3)
(3)
(3)
(4)
