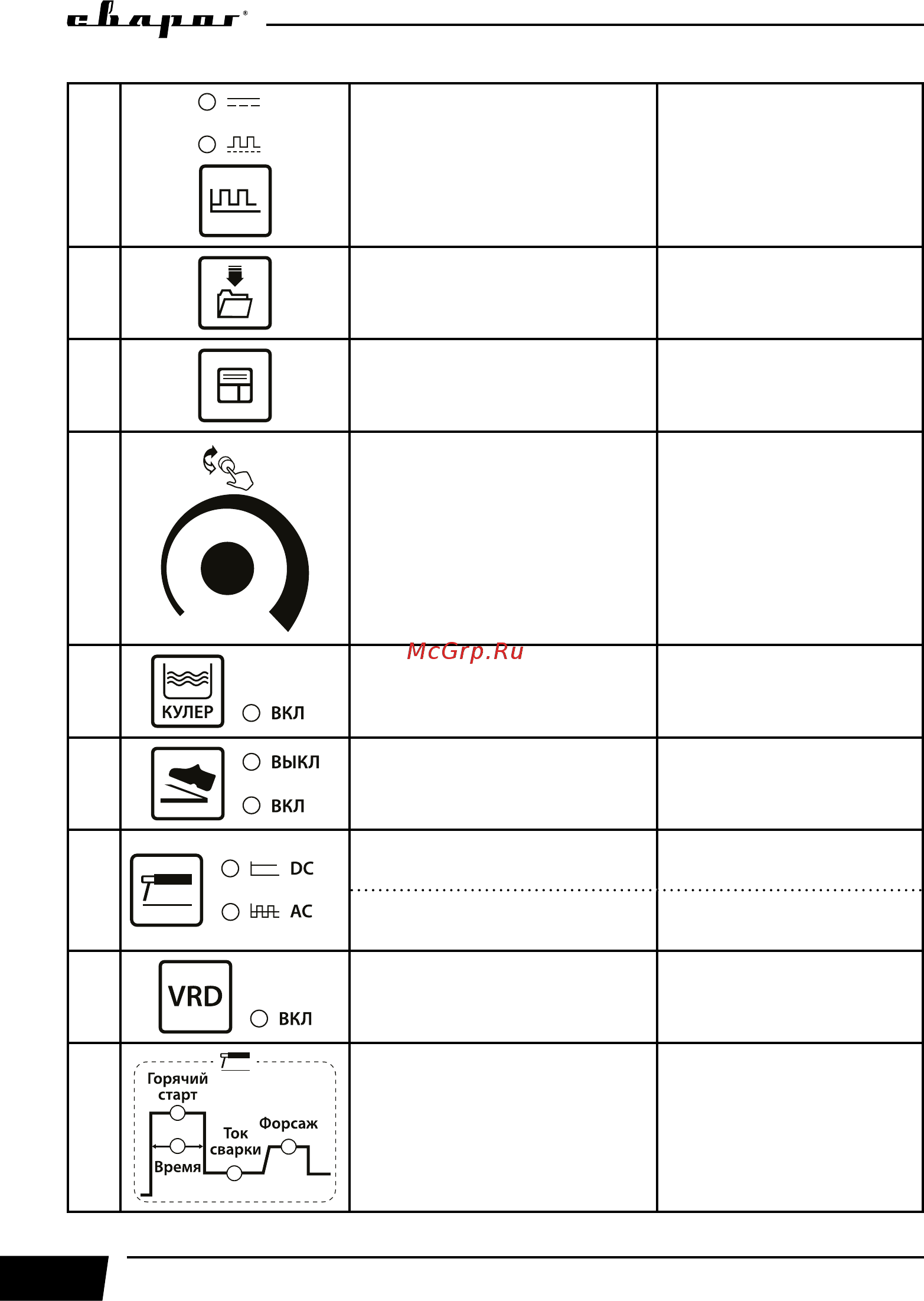

18
11
1. Безымпульсный режим.
2. Импульсный режим.
Применение импульсных
режимов (См. раздел 9.8).
12
Загрузка программ сварки или
сброс к заводским настройкам.
См. раздел 7.3 и 7.4.
13
Сохранение или перезапись
программ сварки.
Количество ячеек 50.
См. раздел 7.3.
14
Регулятор выбора и
регулировки параметра.
Чтобы выбрать параметр,
вращайте регулятор влево
или вправо. Чтобы уста-
новить параметр, нажмите
на регулятор и установите
параметр. Чтобы выйти из
регулировки, нажмите на
регулятор еще раз.
15
Включение кулера. См. раздел 7.7.
16
Включение педали управления. См. раздел 7.8.
17
1. Ручная дуговая сварка
постоянный ток (DC).
2. Ручная дуговая сварка
переменный ток (AC).
См. раздел 11.4.
18
Снижение напряжения
холостого хода до безопасного
уровня.
Применяется в
помещениях с повышен-
ной влажностью.
19
Циклограмма сварки.
Циклограмма для ММА
сварки (См. раздел 7.2).
(1)
(2)
(1)
(2)
