10.1. ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ ММА СВАРКИ
Перед началом работы не забудьте проверить следующее (См. рис. 10.2):
Оборудование:
• Полярность согласно рекомендациям производителя сварочных электродов. В боль-
шинстве случаев электрододержатель подсоединяется в разъём «+».
• Не удлиняйте чрезмерно сварочные кабели.
• Режимы сварки.
Общие:
• Во время процесса сварки удерживайте длину дуги, угол наклона электрода и скорость
сварки постоянными.
• Не допускайте затекания жидкого металла и шлака впереди дуги.
• Свариваемое изделие должно быть очищено от грязи и ржавчины.
• Убедитесь в правильном выборе разделки кромок (См. раздел 12).
• Удаляйте шлак в окончании сварочного шва.
• Пользуйтесь просушенными электродами.
• Направление сварки в большинстве случаев выполняется на себя.
• Устанавливайте зажим массы как можно ближе к месту сварки.

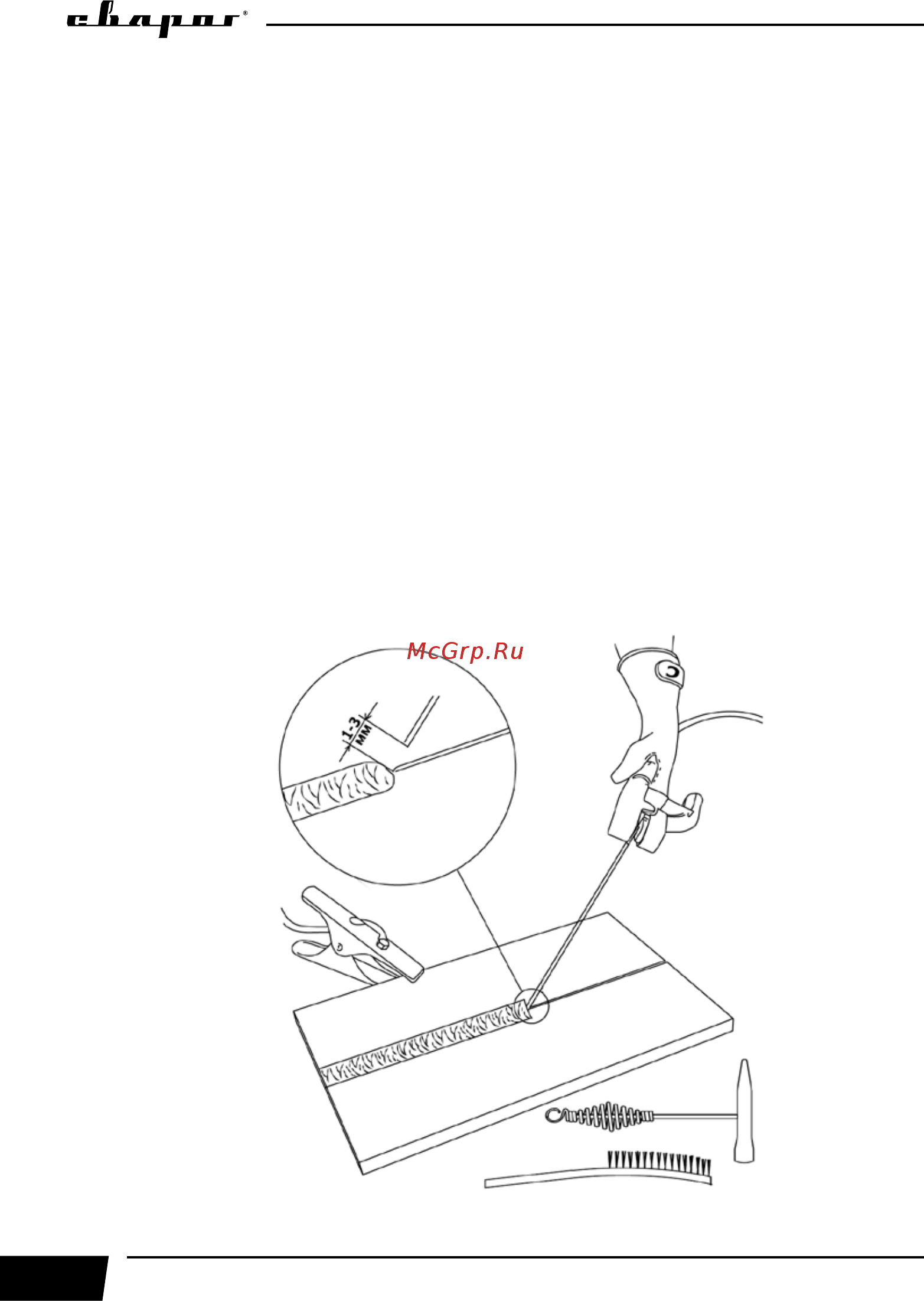

Рис. 10.2. Перед началом работы.
