45
PRO TIG 315 P AC/DC MULTIWAVE

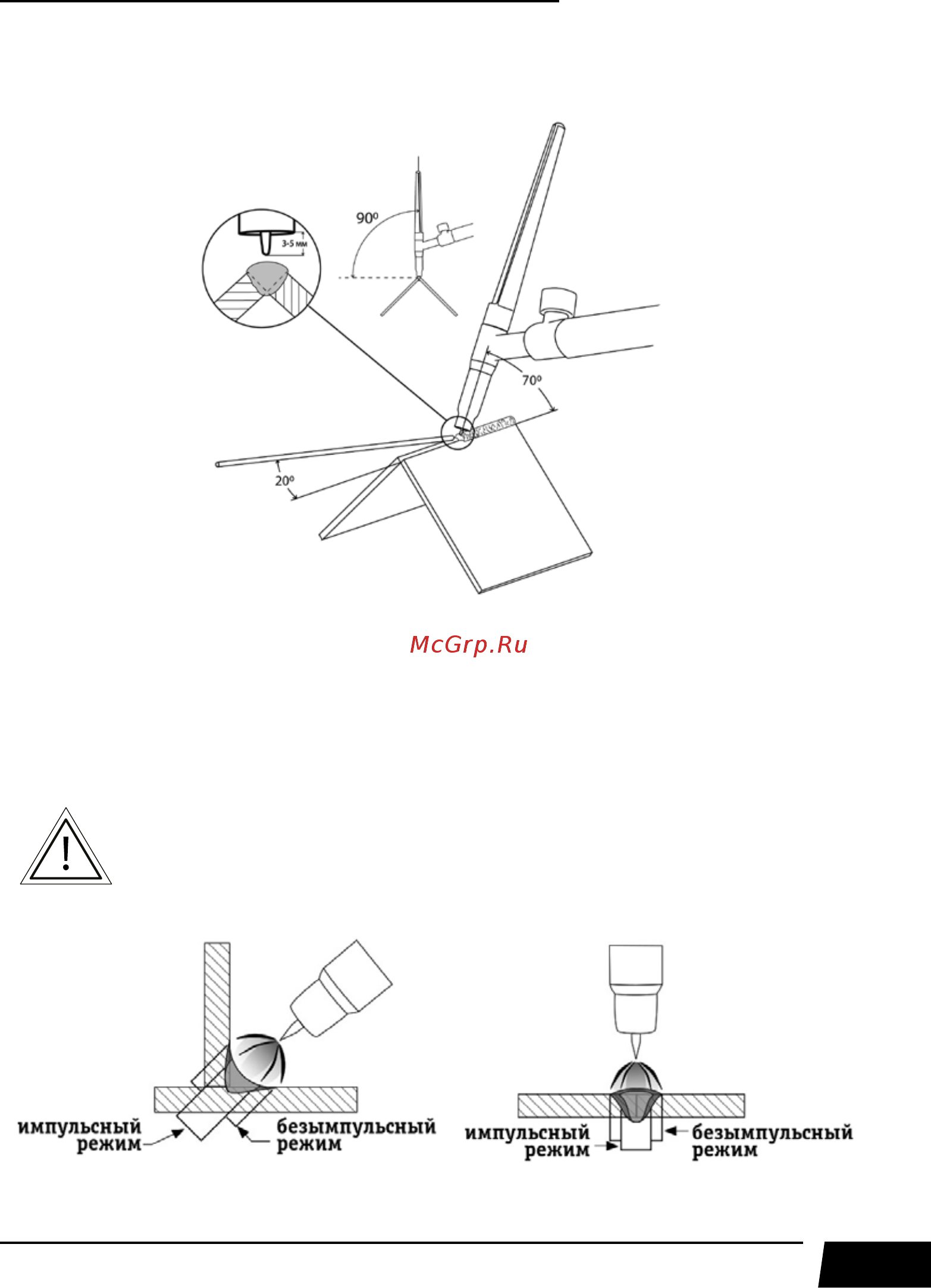

На рисунке 9.17 показан пример выполнения углового внешнего соединения в нижнем
положении (См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.17. Угловое внешнее соединение.
9.8. ИМПУЛЬСНЫЕ РЕЖИМЫ ДЛЯ TIG СВАРКИ
Аргонодуговая сварка в импульсном режиме делает сварочный процесс более контроли-
руемым. Также в этом режиме возможно управлять выделяемым теплом в основной металл
(См. рис. 9.18) и получать сварное соединение нужного качества и производительности.
Сварка в импульсном режиме может быть как на переменном, так и на
постоянном токе.
Рис. 9.18. Выделяемое тепло в импульсном и безымпульсном режимах.
