27
PRO TIG 315 P AC/DC MULTIWAVE
4-й такт:
• Отпустите кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа после сварки.
Режим «Повтор» рекомендуется использовать при сварке материалов разной толщины
или выполнении сложных задач с разным зазором и разделкой кромок (См. рис. 7.8).
В режиме повтора цикл сварки можно повторять неограниченное ко-
личество раз. Сварочная дуга будет гореть между установленным током
завершения и основным током.

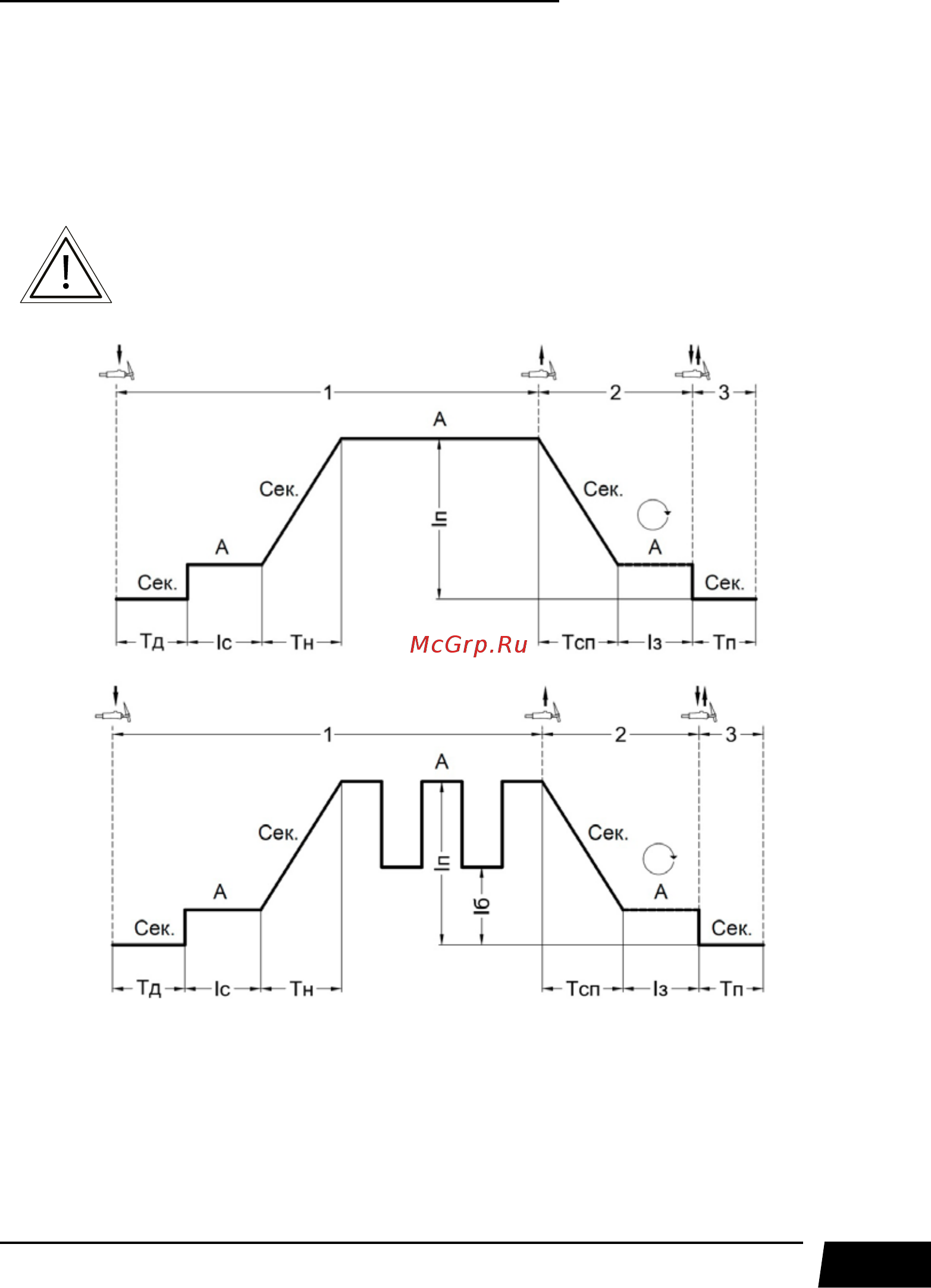

Рис. 7.8. Режим работы аппарата «Повтор» и «Повтор» в импульсном режиме.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Установленный стартовый ток за установленное время нарастания достигнет значения
основного тока сварки.
