61
PRO TIG 315 P AC/DC MULTIWAVE

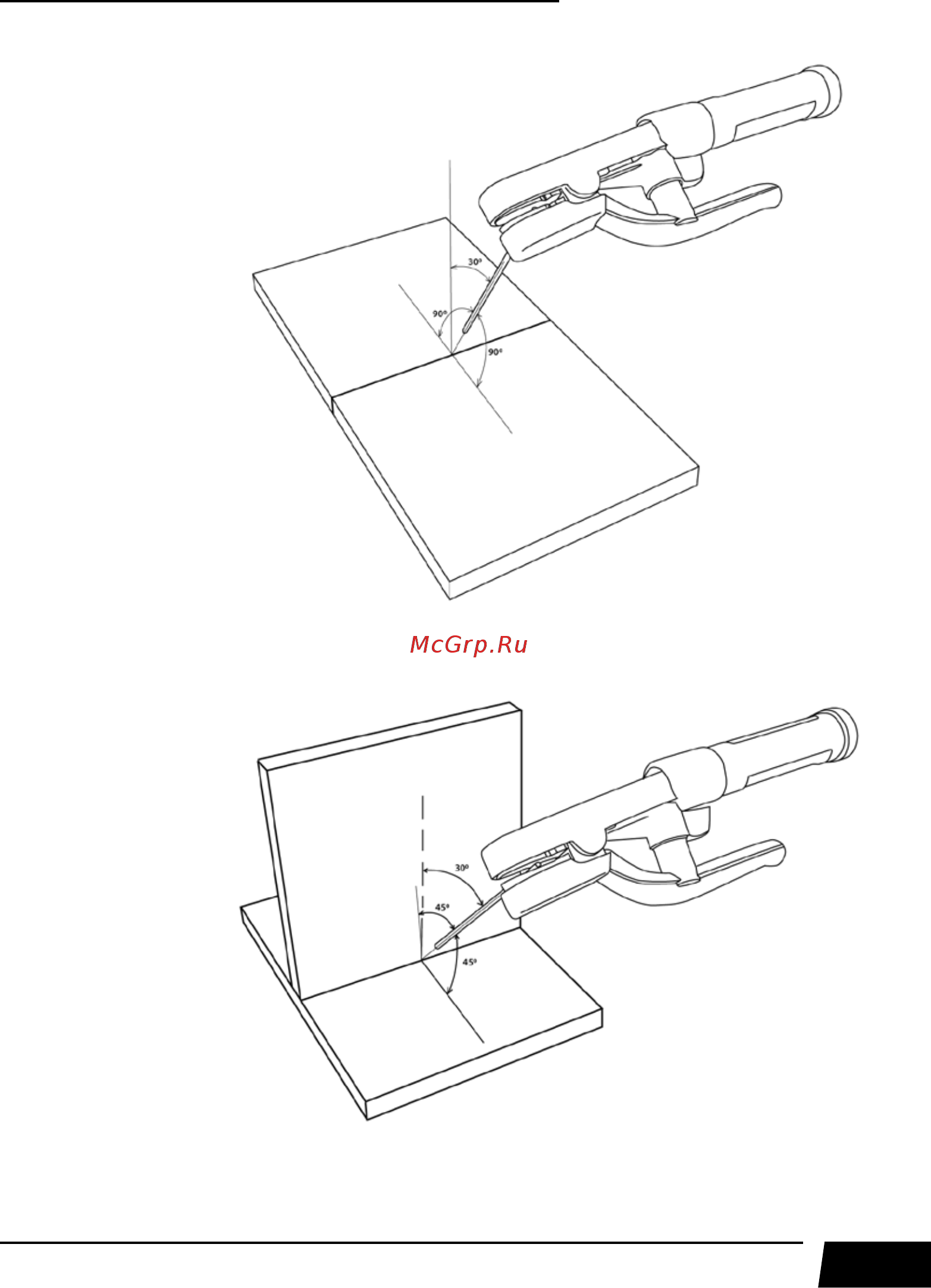

Углы наклона
электрода при сварке
стыкового соединения.
Углы наклона
электрода при сварке
углового соединения.
Рис. 11.5. Угол наклона электрода.
