Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
125
8.1 Установка детекции движения
Шаги:
1. Войдите в интерфейс детекции движения в меню управления камерами и выберите камеру, для
которой хотите настроить детекцию движения.
Menu> Camera> Motion

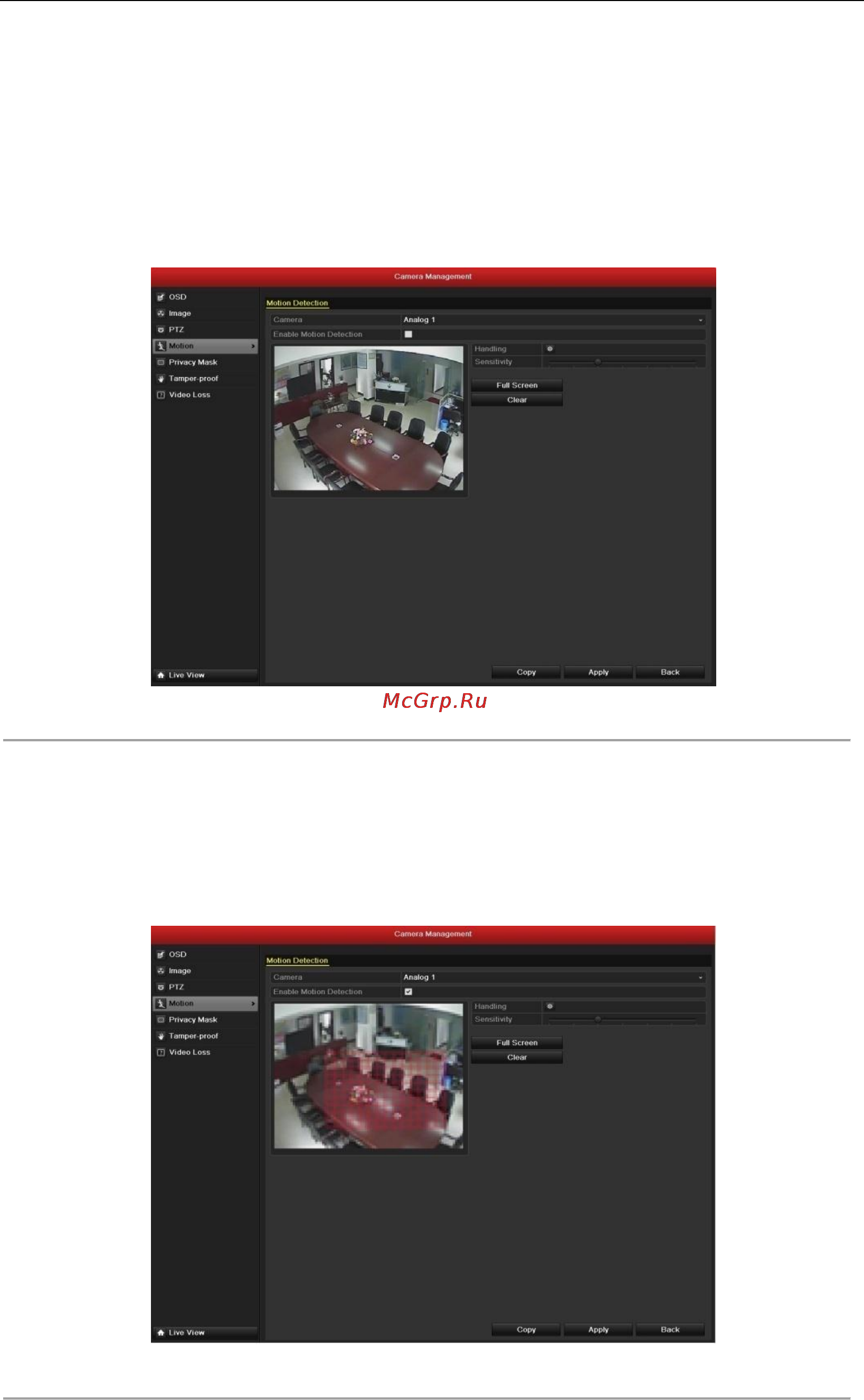

Рисунок 8.1 Интерфейс установки детекции движения
2. Установите зону детекции и чувствительность.
Отметьте пункт “Enable Motion Detection”, используйте мышь для того, чтобы установить одну
или несколько зон детекции и перемещайте полосу прокрутки чувствительности для выбора
подходящего значения.
Нажмите кнопку Handling и выберите действия реакции на возникновение тревоги.
Рисунок 8.2 Установка зоны детекции и чувствительности
