Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
168

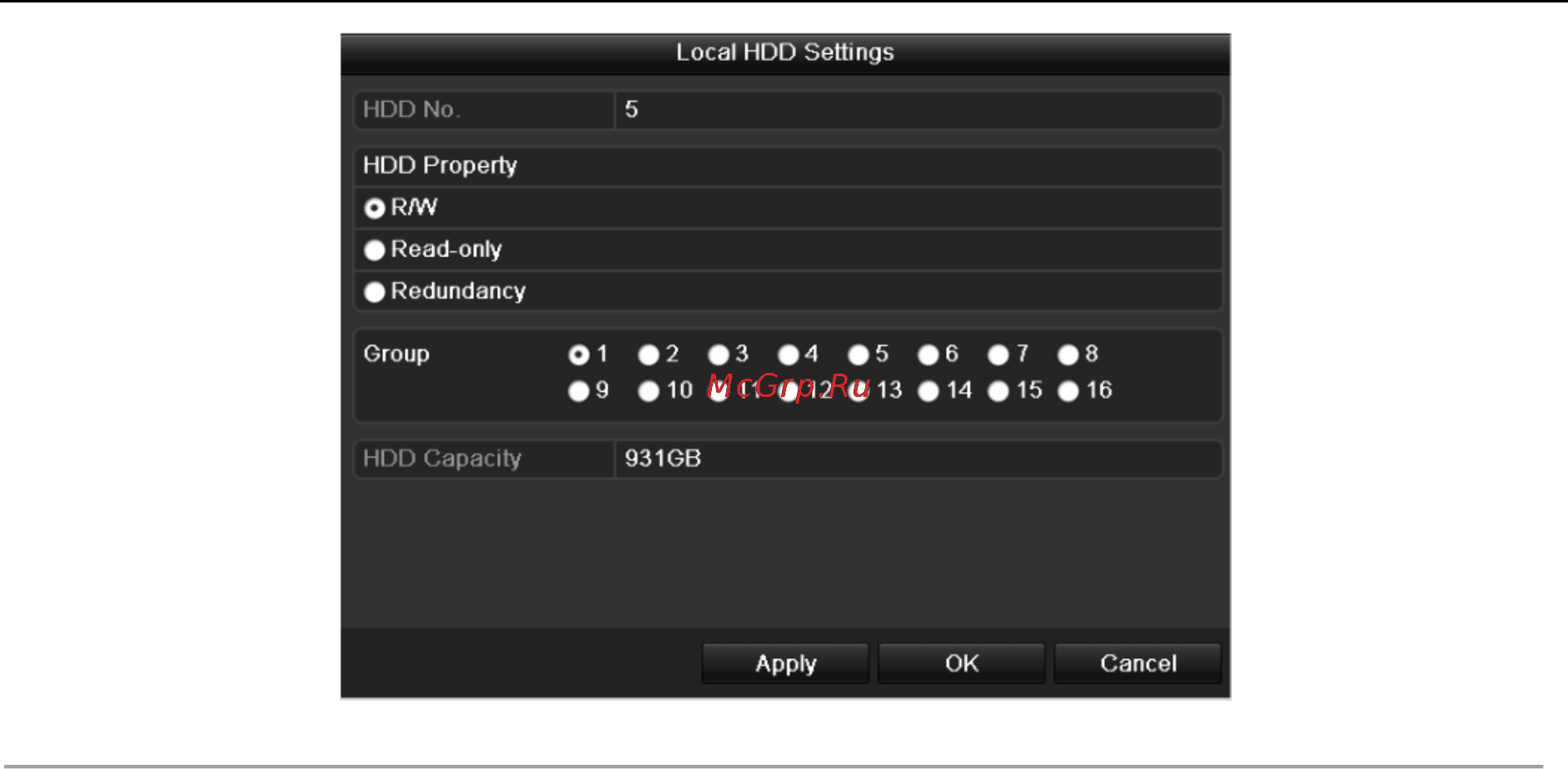

Рисунок 10.16 Установка свойств жесткого диска
3. Установите свойство жесткого диска: R/W, Read-only или Redundancy.
4. Нажмите кнопку OK, чтобы сохранить настройки и покинуть интерфейс.
5. В меню информации о жестких дисках свойство HDD будет отображено в списке.
Примечание: Минимум два жестких диска должно быть подключено к видеорегистратору при установке свойства
зеркалирования. Один из дисков должен иметь свойство R/W.
