Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
190
13.2 Основная конфигурация
Цель:
Вы можете настроить стандарт выхода BNC, разрешение выхода VGA, скорость перемещения мыши в интерфейсе Menu
> Configuration > General interface.
Шаги:
1. Войдите в интерфейс основной конфигурации.
Menu > Configuration > General
2. Выберите вкладку General.

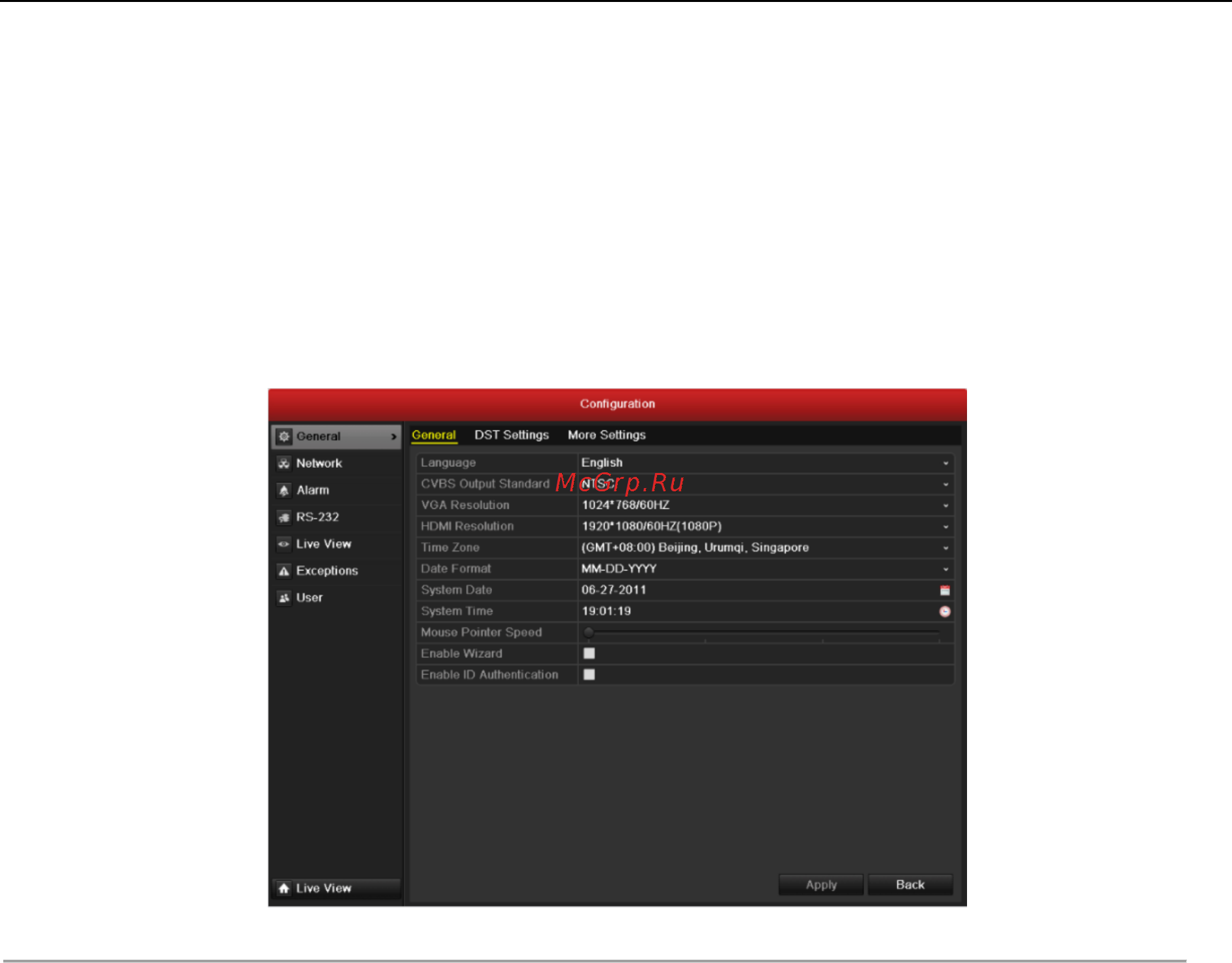

Рисунок 13.2 Интерфейс основной конфигурации
3. Установите следующие параметры:
• Language: Язык по умолчанию English.
• CVBS Output Standard: Выберите стандарт выхода CVBS: NTSC или PAL, стандарт видеовхода должен
быть аналогичным.
• VGA Resolution: Выберите разрешение выхода VGA, разрешение должно соответствовать разрешению
VGA монитора.
• HDMI Resolution: HDMI разрешение, должно соответствовать разрешению HDMI монитора.
• Time Zone: Временная зона.
• Date Format: Формат даты.
• System Date: Системная дата.
• System Time: Системное время.
• Mouse Pointer Speed: Скорость перемещения мыши; 4 уровня.
• Enable Wizard: Включение/отключение помощника при запуске устройства.
• Enable Password: Включение/отключение использования авторизации.
4. Нажмите кнопку Apply, чтобы сохранить настройки.
