Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
133
Шаги:
1. Войдите в интерфейс детекции заслона обзора в меню управления камерами и выберите канал,
для которого хотите настроить детекцию заслона обзора.
Menu> Camera> Tamper-proof

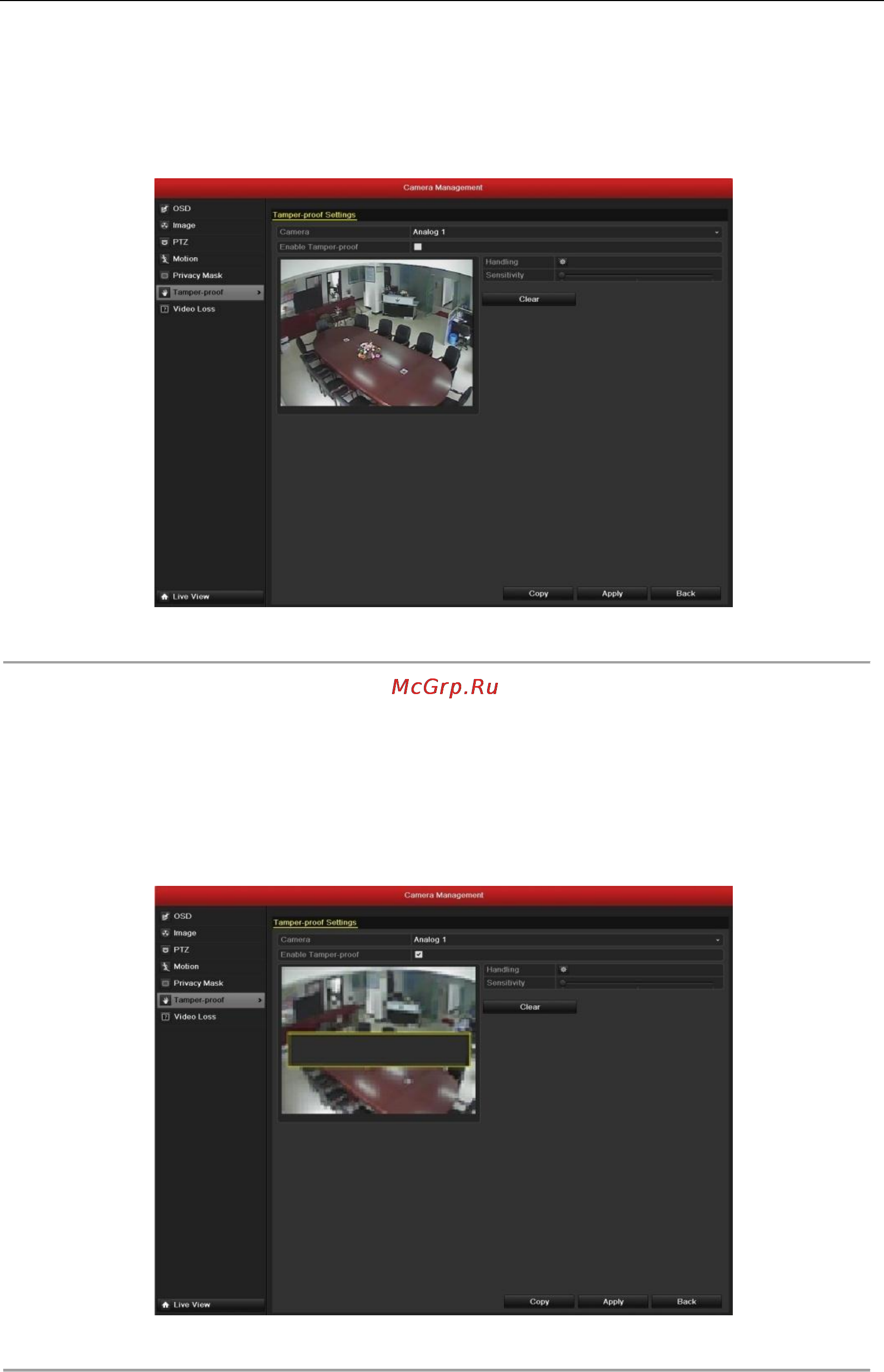

Рисунок 8.15 Интерфейс настройки детекции заслона обзора
2. Установите метод управления сигналом тревоги заслона обзора.
Установите галочку для пункта “Enable Video Tampering”.
Перемещайте полосу прокрутки чувствительности для выбора нужного значения. Используйте
мышь для установки зоны заслона обзора.
Нажмите кнопку Handling, чтобы настроить метод управления сигналом тревоги заслона
обзора.
Рисунок 8.16 Установка зоны и чувствительности детекции заслона обзора
3. Установите расписание активности и действия реакции на сигнал тревоги.
1) Выберите вкладку расписания активности для установки расписания.
2) Выберите один день недели и установите до 8 периодов активности.
