Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
126

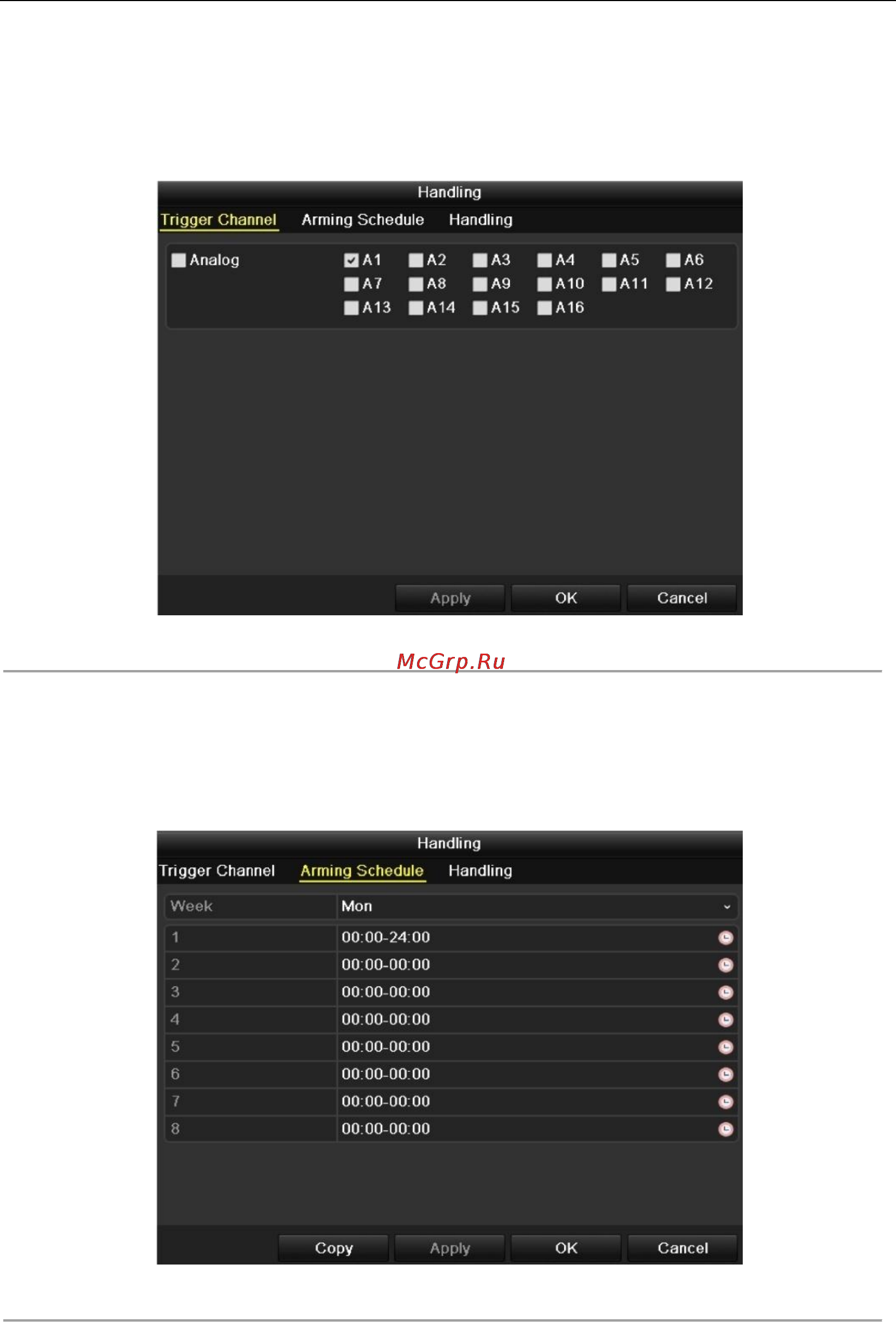

3. Выберите вкладку Trigger Channel и выберите один или несколько каналов, которые начнут
запись/захват изображений или будут выведены на экран наблюдения при возникновении
тревоги по движению.
Рисунок 8.3 Установка камер, реагирующих на тревогу
4. Установите расписание активности для канала.
Выберите вкладку расписания активности для настройки расписания.
Выберите один из дней недели и настройте до 8 периодов активности.
Примечание: Временные интервалы не должны повторяться или пересекаться.
Рисунок 8.4 Установка расписания активности детекции движения
5. Выберите вкладку Handling, чтобы настроить действия реакции на возникновение тревоги по
движению (см. пункт 8.6).
Повторите действия для установки расписания активности для других дней недели. Вы можете
также использовать кнопку Copy, чтобы скопировать расписание на другие дни.
Нажмите кнопку OK, чтобы закончить настройку детекции движения для канала.
6. Если вы хотите настроить детекцию движения для другого канала, повторите шаги или просто
