Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
166
10.4 Управление группами жестких дисков
10.4.1 Установка групп жестких дисков
Цель:
Несколько жестких дисков могут входить в одну группу. Видео с определенных камер может записываться на жесткие
диски одной группы, в соответствии с настройкой.
Шаги:
1. Войдите в интерфейс режимов хранения.
Menu > HDD > Advanced
2. Назначьте режим [Mode] группе, как показано на Рисунке 10.12.

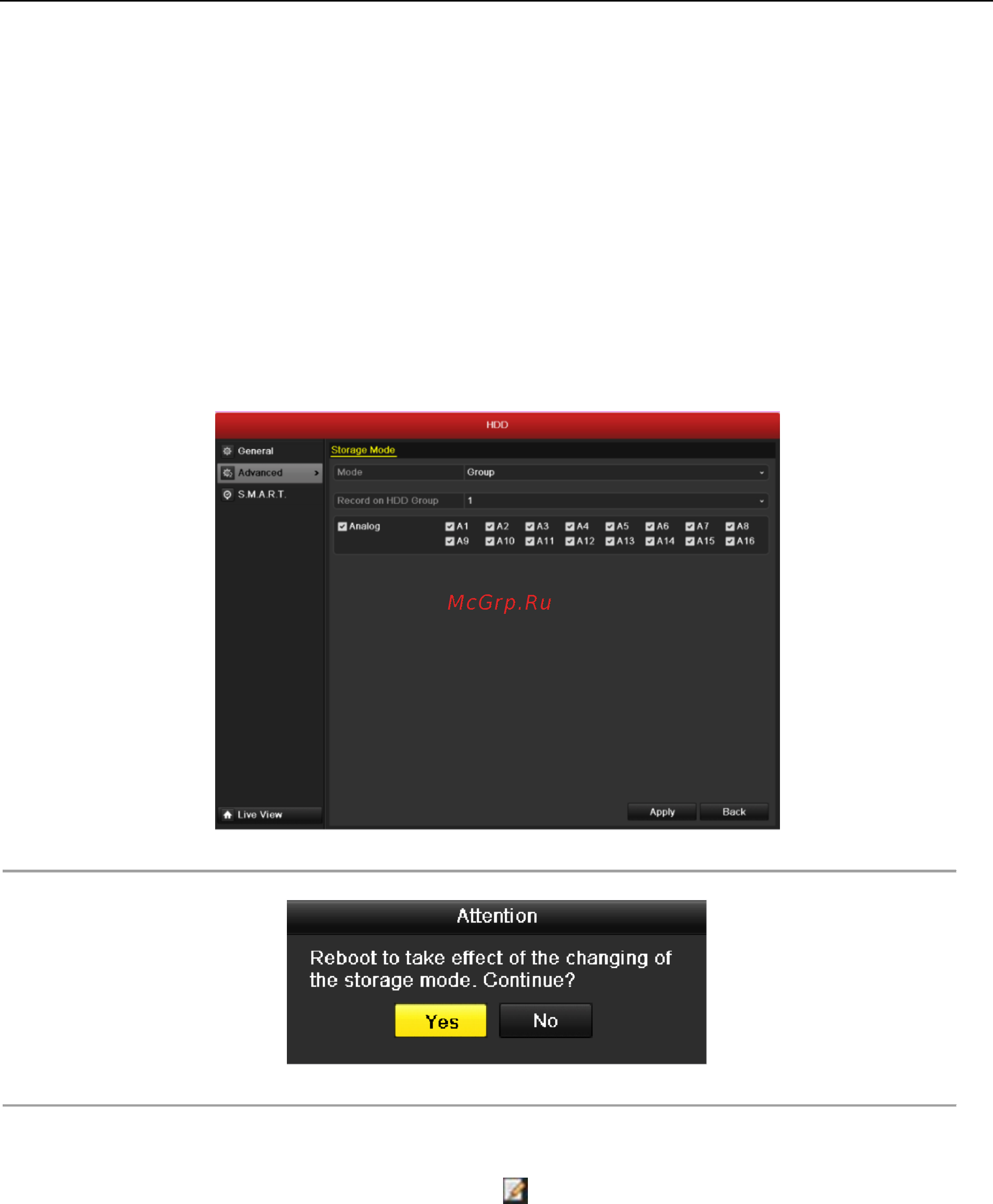

Рисунок 10.12 Интерфейс режима хранения
3. Нажмите кнопку Apply, после чего появится следующее сообщение:
Рисунок 10.13 Предложение перезагрузить устройство
4. Нажмите кнопку Yes, чтобы перезагрузить .
5. После перезагрузки устройства, войдите в интерфейс информации о жестких дисках.
Menu > HDD > General
6. Выберите жесткий диск из списка и нажмите иконку , чтобы войти в интерфейс локальных настроек
жесткого диска, как показано на Рисунке 10.14.
