Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
175
11.1 Конфигурация экранного меню OSD
Цель:
Вы можете настроить экранное меню OSD (On-screen Display) для камеры, включая отображение даты/времени, имени
камеры, и т.п.
Шаги:
1. Войдите в интерфейс конфигурации OSD.
Menu > Camera > OSD
2. Выберите камеру для настройки.
3. Введите имя камеры в текстовом поле.
4. Настройте отображение имени, даты и дня недели, отмечая опции галочками.
5. Выберите формат даты, времени и режим отображения.

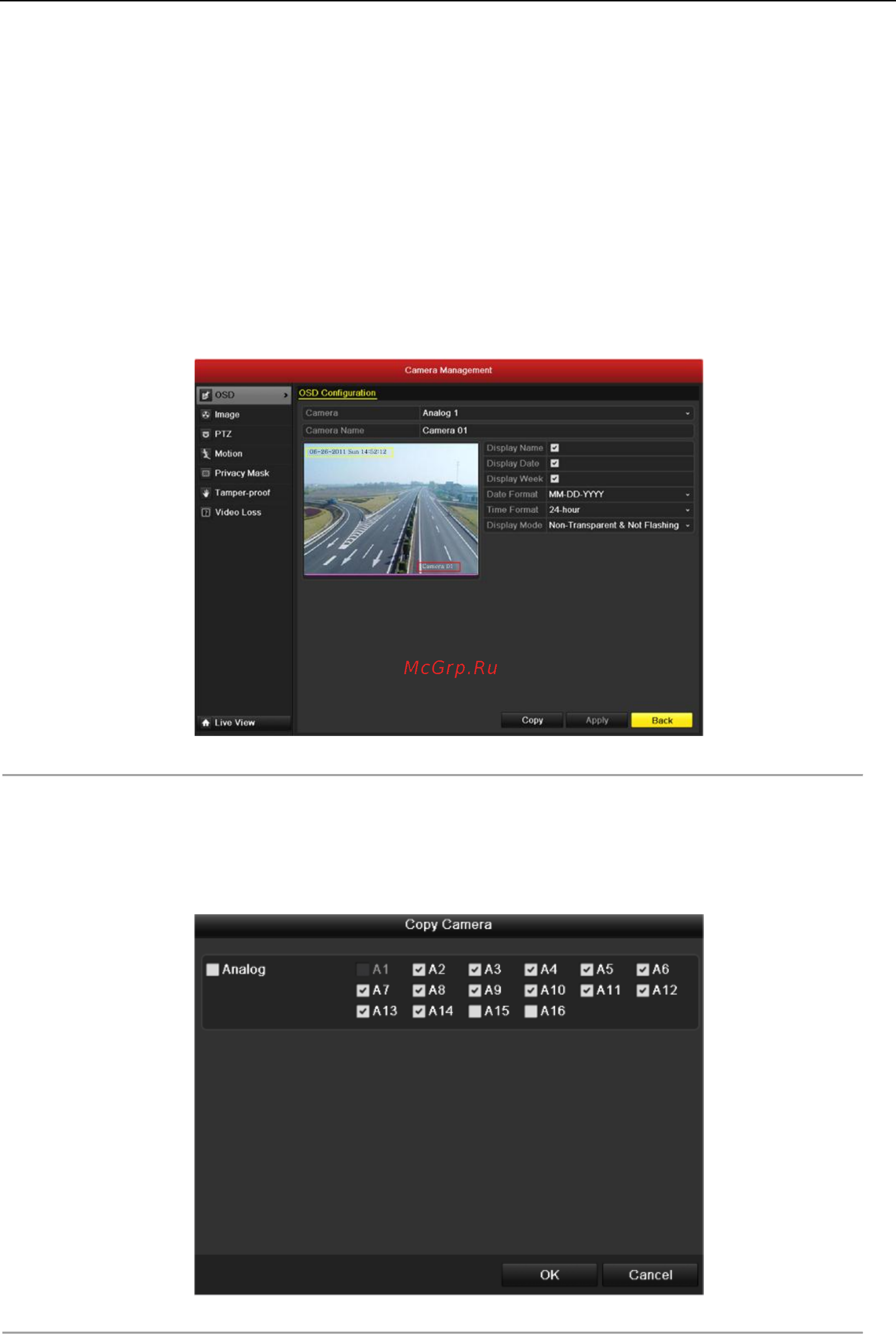

Рисунок 11. 1 Интерфейс конфигурации OSD
6. Вы можете использовать мышь для перемещения полей на экране предпросмотра, чтобы установить позиции
надписей экранного меню OSD.
7. Скопируйте настройки камеры
1) Если Вы хотите скопировать настройки OSD данной камеры на другие камеры, нажмите кнопку Copy, чтобы
войти в интерфейс копирования настроек, как показано на Рисунке 11.2.
Рисунок 11.2 Копирование настроек
2) Выберите одну или несколько камер, для которых хотите скопировать настройки OSD. Вы можете также
установить галочку для опции Analog, чтобы выбрать все камеры.
