Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
27
7. После ввода параметров сети нажмите кнопку Next для перехода в окно управления жестким
диском, изображенное на рисунке 2.5.

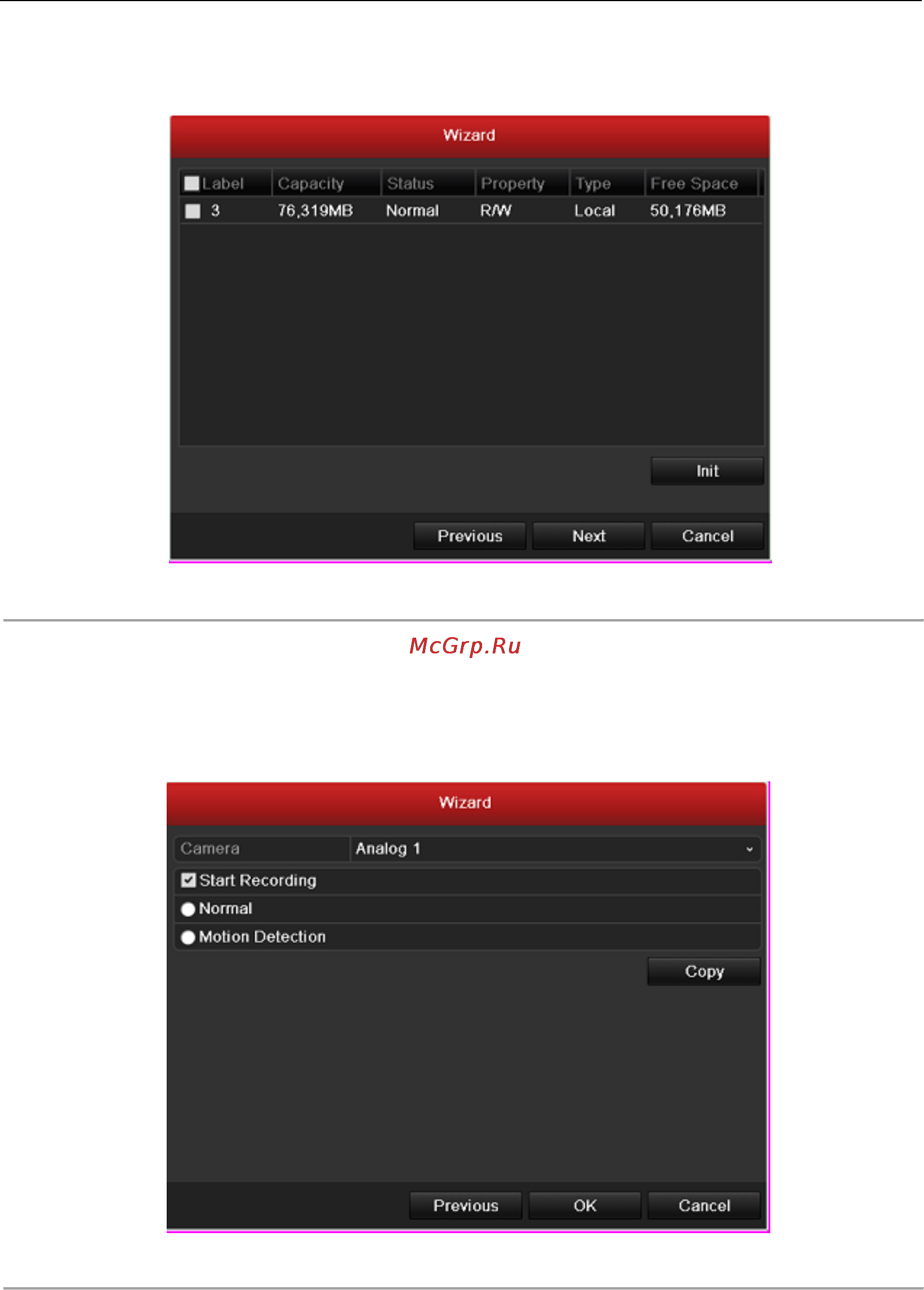

Рисунок 2.5 Управление жестким диском
8. Нажмите кнопку Init для инициализации жесткого диска. Инициализация удалит все имеющиеся
данные с жесткого диска.
9. Нажмите кнопку Next для вызова окна Record Settings (настройка записи), изображенного на
рисунке 2.6.
Рисунок 2.6 Настройка записи
