Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
36
3.3 Настройка параметров отображения
Цель:
Параметры Отображения можно настраивать под различные нужды. Настраиваться могут выходные
разъемы, время жизни экранов, звук, номер экрана под заданный канал и другие.
Шаги:
1. Войдите в интерфейс настроек Отображения.
Menu> Configuration> Live View

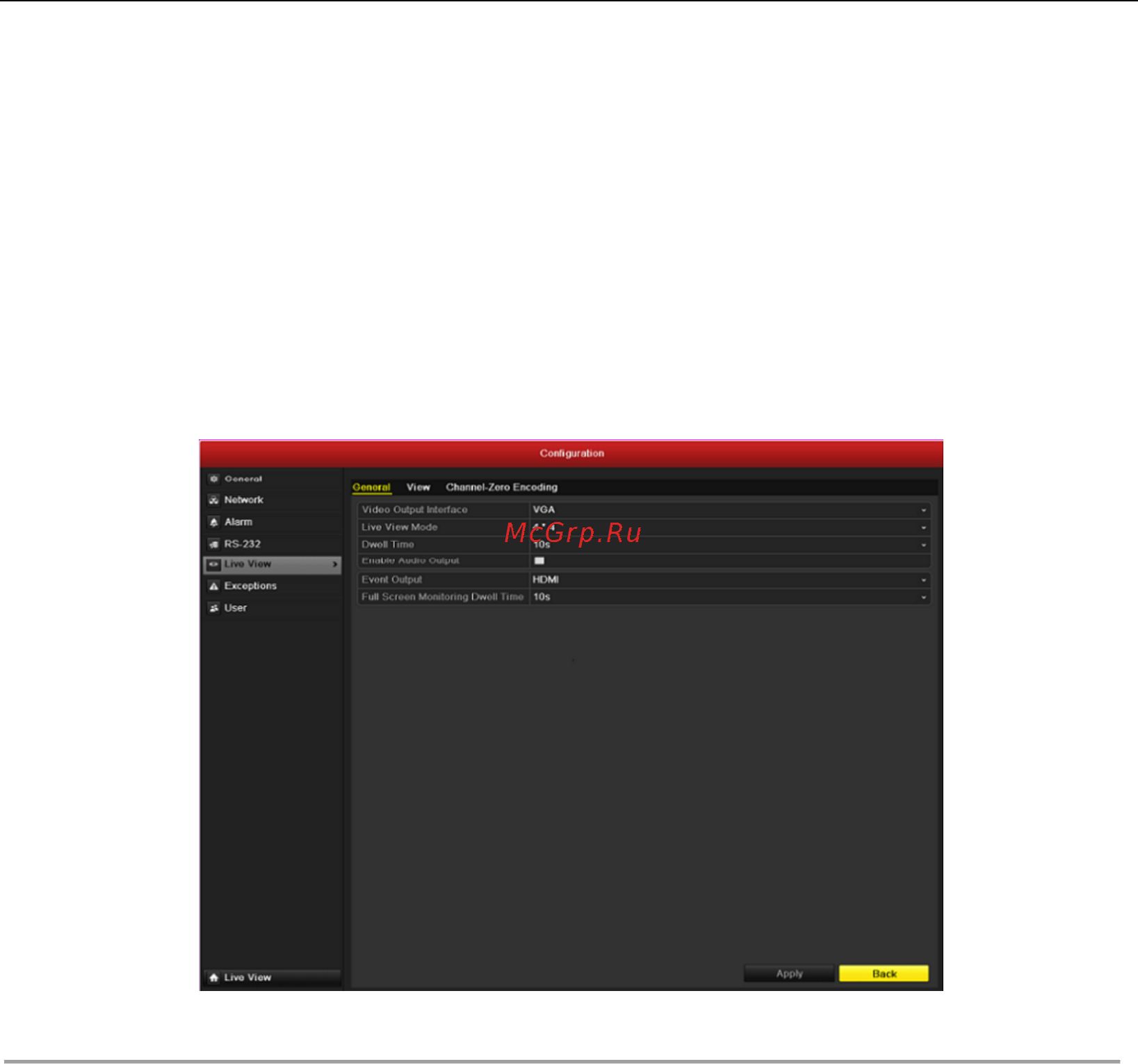

Рис. 3.6 Отображение - Основные
Настройки, доступные в данном меню включают в себя:
• Разъем видеовыхода: Назначает выход, для которого производятся настройки. Выходы
могут включать в себя HDMI (в зависимости от модели), VGA, Главный CVBS и
Точечный выход.
• Режим Отображения: Назначает режим отображения для Отображения.
• Время жизни: Время в секундах, которое будет отображаться один экран перед
включением следующего в режиме автопереключения Отображения.
• Запуск аудиовыхода: Запускает/прекращает работу аудиовыхода для выбранного
видеовыхода.
• Событийный выход: Назначает выход для показа событийного видео.
• Время жизни полноэкранного мониторинга: Время в секундах для показа тревожного
экрана.
2. Настройка последовательности камер
