Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
51
5.1 Настройка параметров кодирования
Подготовка:
1. Перед началом убедитесь, что жесткий диск установлен. В противном случае установите и
проведите его инициализацию. Путь через меню: Menu>HDD>General

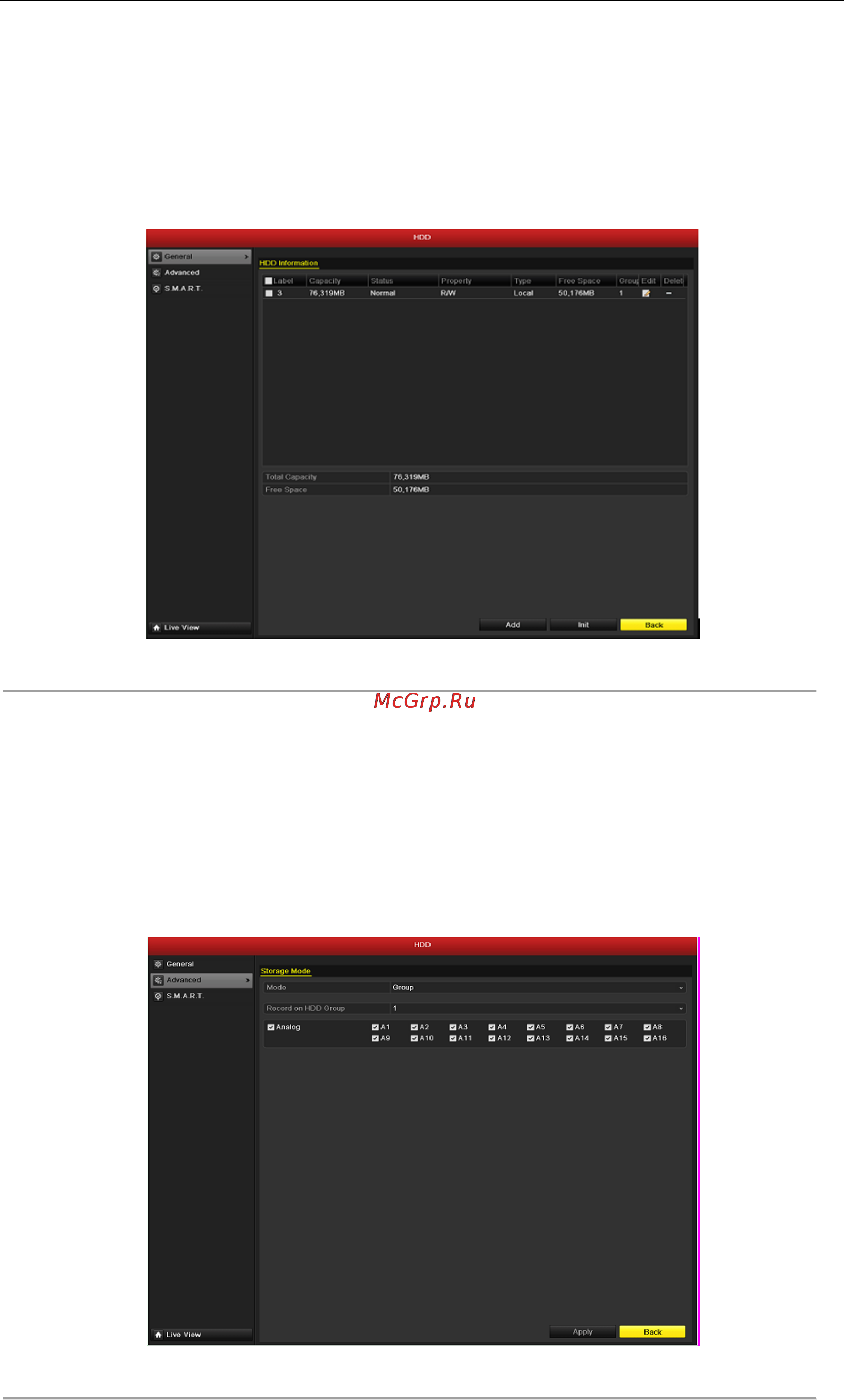

Рис 5.1 Раздел меню HDD- General (Жесткий диск)
2. Нажмите Advance чтобы проверить режим записи на жесткий диск.
1) Если режим жесткого диска Quota (квота), установите максимальные параметры записи
и качества картинки. Подробная информация представлена в главе 10.5 Настройка
режима Quota (квота).
2) Если режим жесткого диска Group (группа), необходимо задать группу жестких дисков.
Подробная информация представлена в главе 5.9 Настройка групп жестких дисков для
записи и захвата изображений.
Рис 5.2 Раздел меню HDD- Advanced
