Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
44

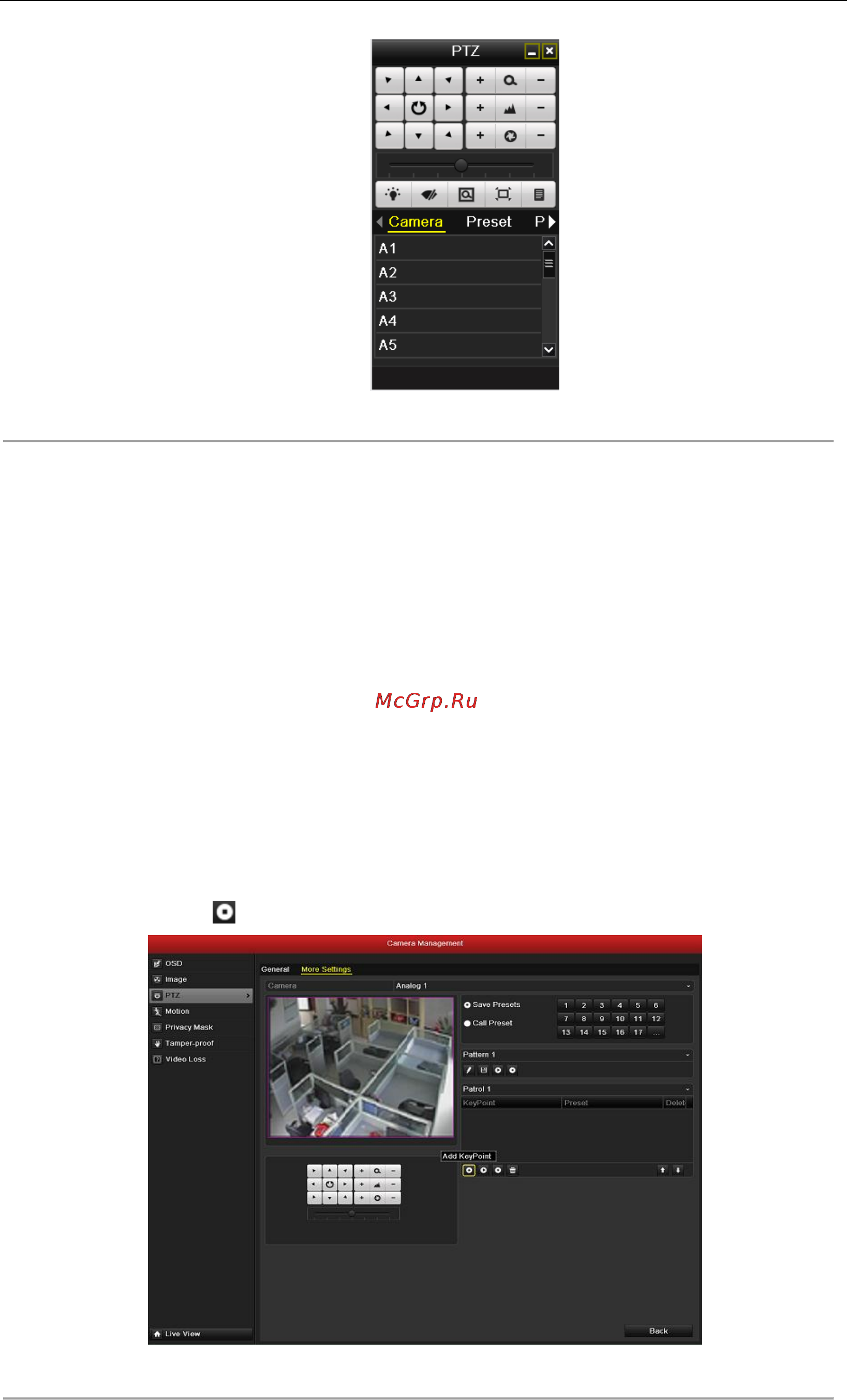

Рис 4.5 Панель инструментов PTZ
2. В листе Camera выберите камеру.
3. В листе Preset выберите номер участка.
4.2.3 Настройка патрулирования
Цель:
Патрули настраиваются для движения камеры по определенному маршруту, с задержкой на задаваемое
время в ключевых точках. Ключевыми точками могут являться предварительно настроенные участки.
Сохранение таких участков описано выше в разделе Настройка PTZ с предварительной установкой
данного руководства.
Шаги:
1. Войдите в меню управления Menu>Camera>PTZ>More Settings
2. Выберите номер патруля.
3. Выберите иконку под блоком опций патруля для добавления ключевых точек.
Рис 4.6 PTZ- добавление ключевых точек
4. Вы можете задать такие параметры ключевой точки, как: номер п/п, время задержки и скорость
перехода. Ключевыми точками могут являться предварительно настроенные участки. Номер п/п
