Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
128
8.2 Настройка тревог с внешних датчиков
Цель:
Установка методов управления сигналами тревоги с внешних датчиков.
Шаги:
1. Войдите в интерфейс настроек тревоги меню системной конфигурации и выберите тревожный
вход.
Menu> Configuration> Alarm
Выберите вкладку тревожного входа, чтобы войти в интерфейс настроек тревожного входа.

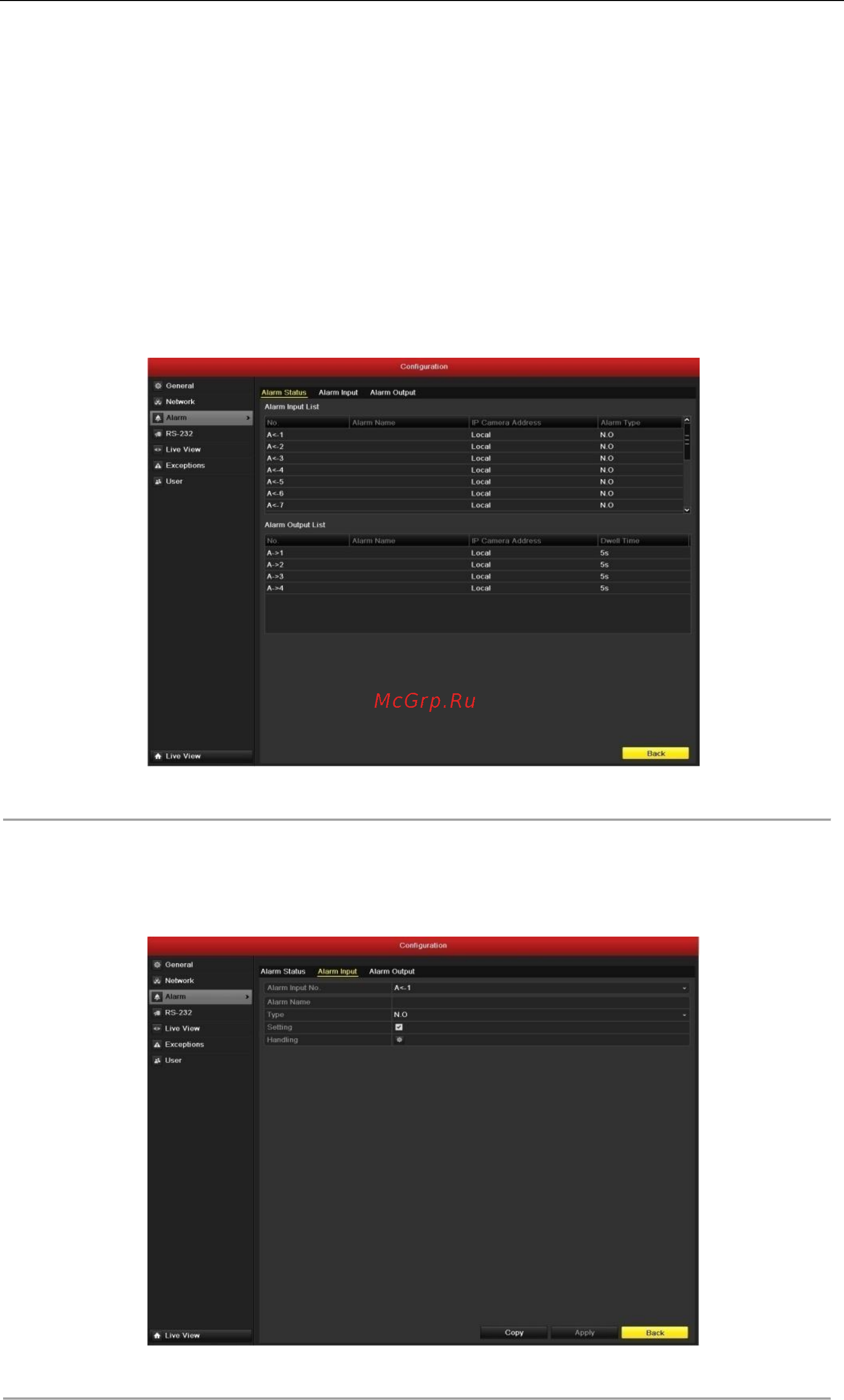

Рисунок 8.6 Интерфейс статуса тревог меню системной конфигурации
2. Установите метод управления сигналом тревоги выбранного тревожного входа.
Отметьте пункт Setting и нажмите кнопку Handling, чтобы настроить действия реакции на
сигнал тревоги.
Рисунок 8.7 Интерфейс настройки тревожного входа
3. Выберите вкладку активации канала и выберите один или несколько каналов, которые должны
начать запись/захват изображений или быть выведены на экран наблюдения при срабатывании
