Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
189
13.1 Конфигурация последовательного порта RS-
232
Цель:
Порт RS-232 может использоваться двумя способами:
• Конфигурация параметров: Подключение видеорегистратора к ПК по последовательному порту. Параметры
устройства могут настраиваться с использованием ПО, например HyperTerminal. Параметры последовательного порта
должны соответствовать настройке видеорегистратора при подключении его к ПК по последовательному порту.
• Прозрачный канал: Подключение последовательного устройства напрямую к видеорегистратору. Устройство будет
управляться удаленно по сети и протоколу последовательного устройства.
Шаги:
1. Войдите в интерфейс настроек RS-232.
Menu > Configuration > RS-232

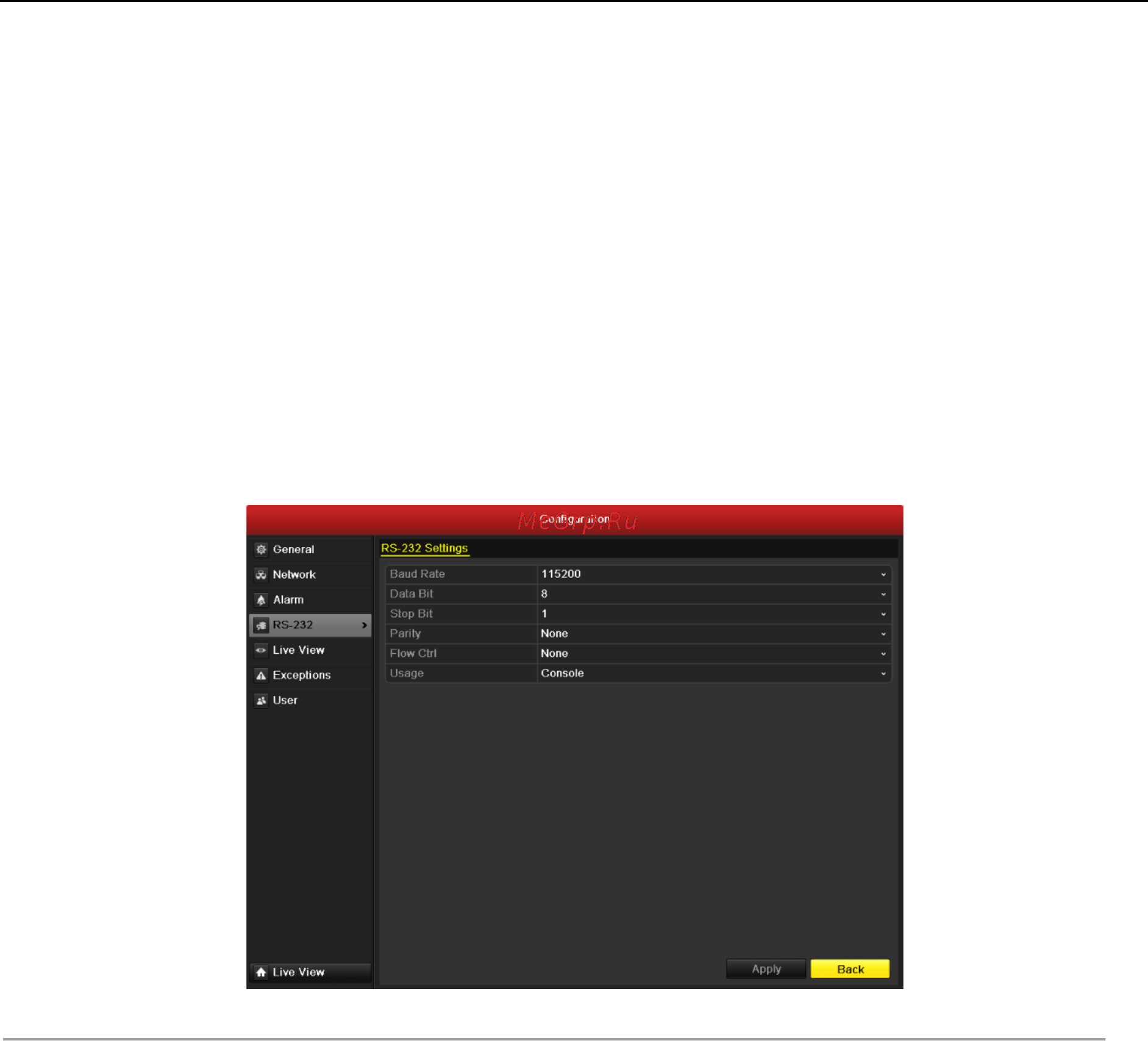

Рисунок 13.1 Интерфейс настроек RS-232
2. Настройте параметры RS-232, включающие скорость передачи данных, бит данных, стоповый бит, четность,
управление потоком и использование.
3. Нажмите кнопку Apply, чтобы сохранить настройки.
