Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
132
Выберите один день недели и установите до 8 периодов активности.
Примечание: Временные интервалы не должны повторяться или пересекаться.

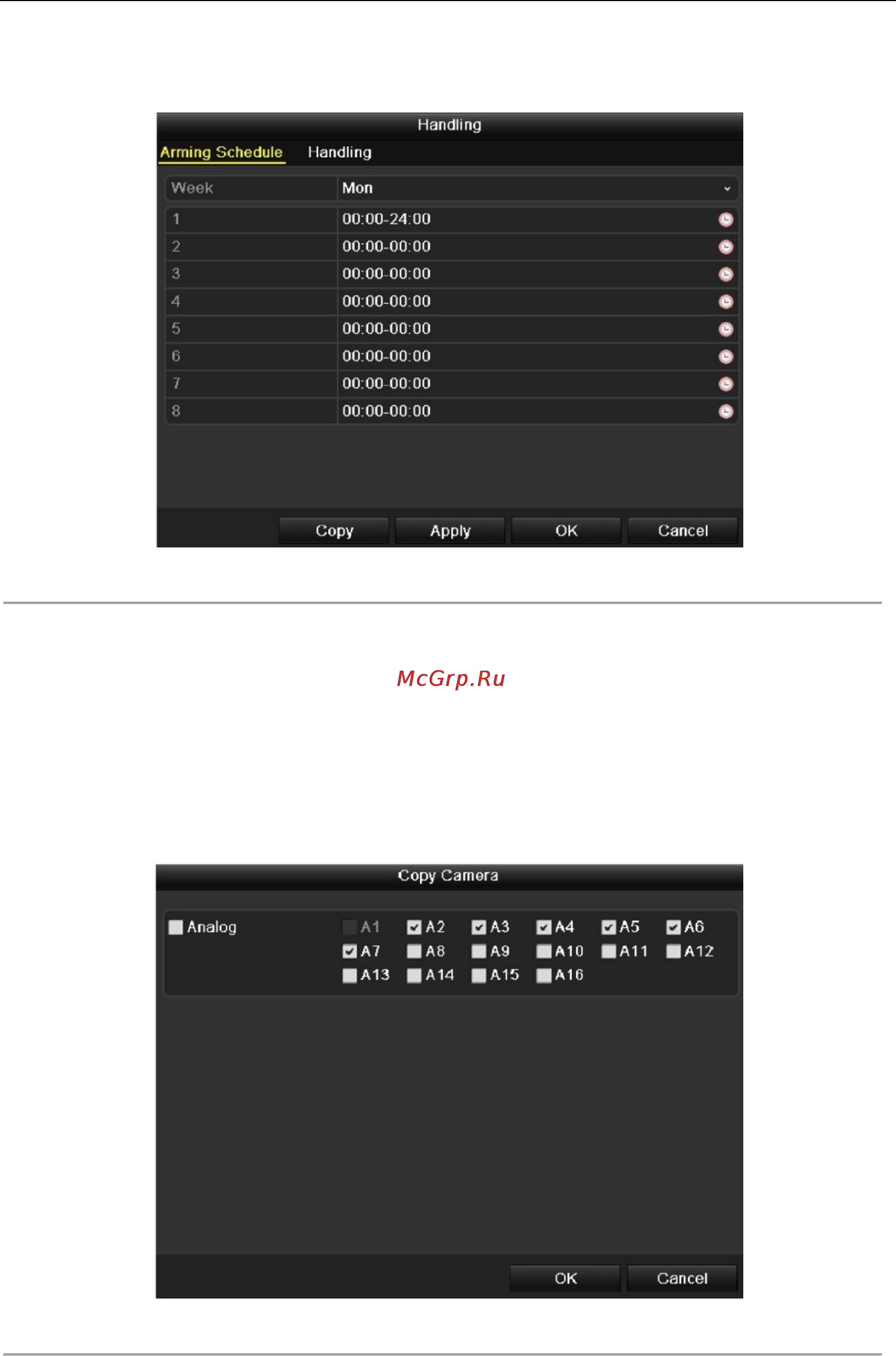

Рисунок 8.13 Установка расписания активности детекции потери видео
4. Выберите вкладку Handling, чтобы установить действия реакции на сигнал тревоги (см. пункт
8.6).
Повторите шаги для установки расписания активности для других дней недели. Вы можете
также использовать кнопку Copy, чтобы скопировать расписание активности на другие дни.
Нажмите кнопку OK для завершения настройки детекции потери видео для канала.
5. Если Вы хотите настроить метод управления сигналом потери видео для других каналов,
повторите шаги или просто скопируйте настройки для других каналов.
Рисунок 8.14 Копирование настроек детекции потери видео
8.4 Детекция заслона обзора
Цель:
Активация тревоги при заслоне объектива и реакция на тревогу заслона обзора.
