Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
165
10.3 Управление eSATA
Цель:
Когда к видеорегистратору подключено внешнее eSATA устройство, вы можете настроить eSATA для использования в
качестве устройства записи или архивации, а также управлять eSATA через видеорегистратор.
Шаги:
1. Войдите в интерфейс дополнительных настроек записи.
Menu > Record>Advanced
2. Выбериет тип eSATA из значений Export или Record/Capture из выпадающего списка eSATA.
Export: использование eSATA для архивации. См. Архивация с использованием eSATA HDD в пункте 7.1.2
Архивация с использованием стандартного поиска видео.
Record/Capture: использование eSATA для записи/захвата изображений.

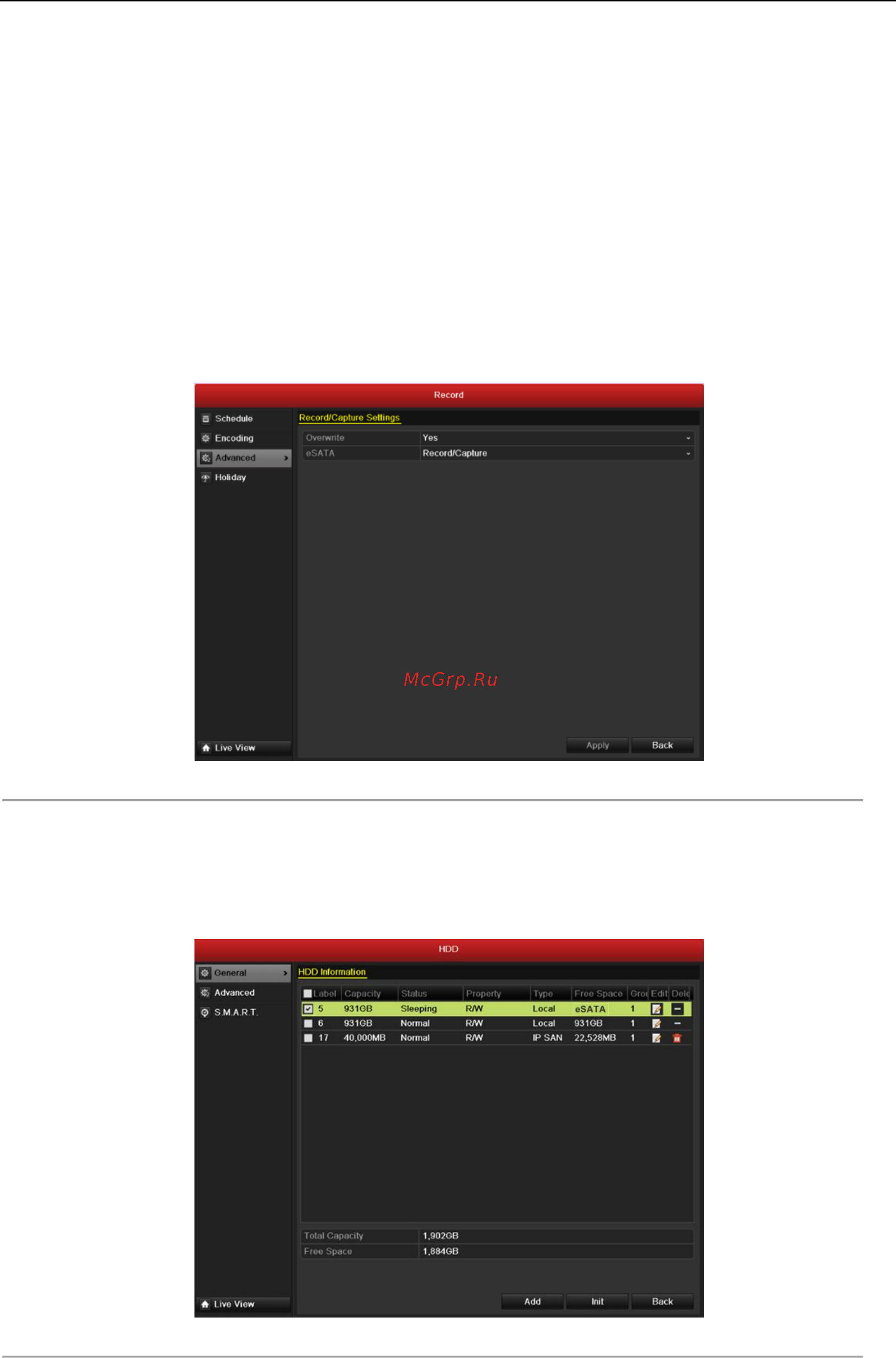

Рисунок 10.10 Установка режима eSATA
3. После выбора типа eSATA - Record/Capture, войдите в интерфейс информации о жестких дисках.
Menu > HDD>General
4. Отредактируйте свойства выбранного eSATA, или инициализируйте его при необходимости.
Примечание: Могут быть настроены два режима хранения для eSATA при использовании его в качестве
устройства записи/захвата изображений [Record/Capture]. См. пункт 10.4 и пункт 10.5.
Рисунок 10.11 Инициализация добавленного eSATA диска
