Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
137
Активация тревожного выхода
Активация тревожного выхода при поступлении сигнала тревоги.
1. Войдите в интерфейс тревожного выхода.
Menu> Configuration> Alarm> Alarm Output
Выберите тревожный выход и задайте имя и время задержки. Нажмите кнопку Schedule, чтобы
установить расписание активности тревожного выхода.
Примечание: Если в выпадающем списке опции времени задержки установлено значение
“Manually Clear”, Вы сможете остановить тревогу только в интерфейсе Menu> Manual> Alarm.

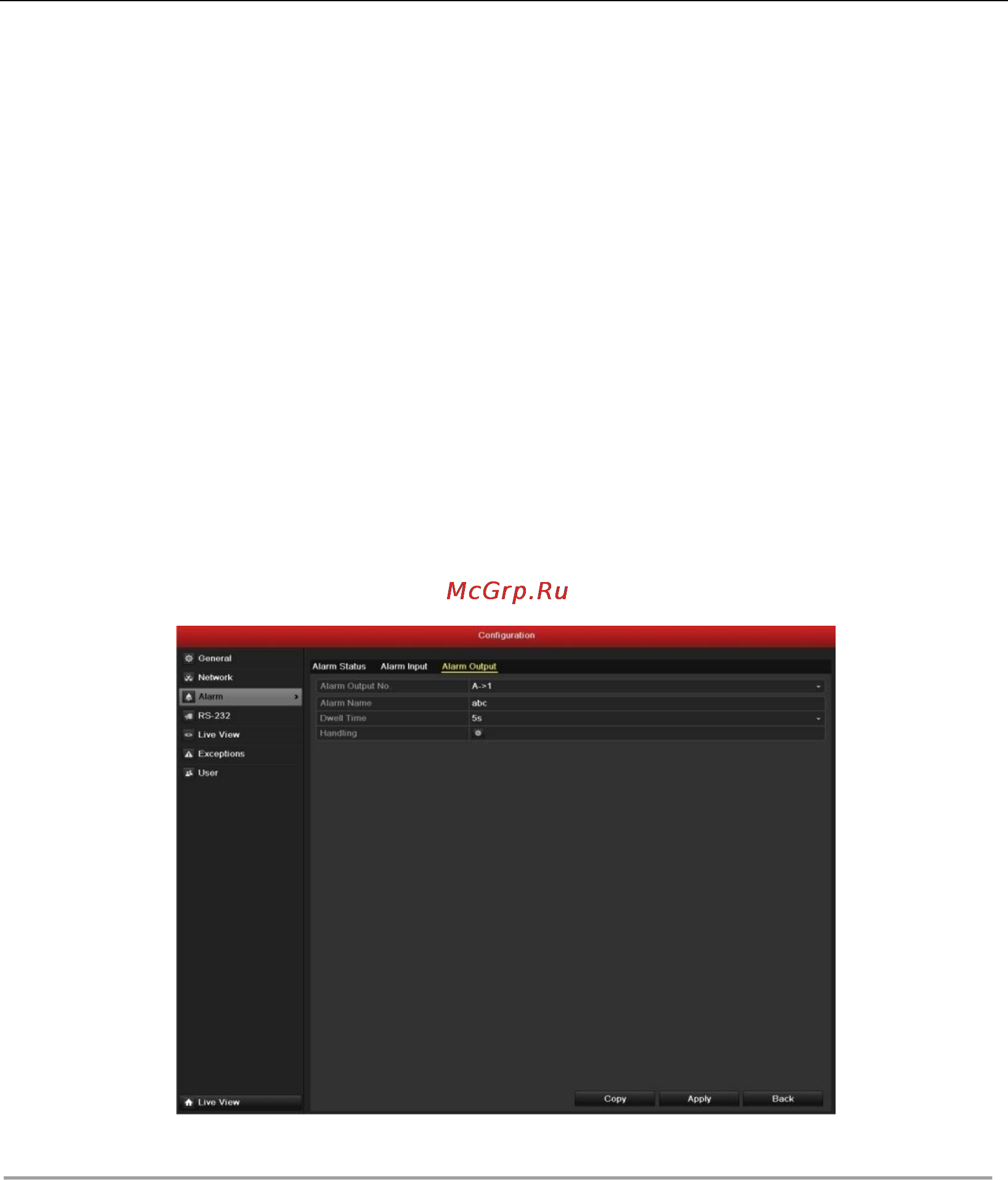

Рисунок 8.20 Интерфейс настройки тревожного выхода
2. Установка расписания активности тревожного выхода.
Выберите один день недели и установите до 8 периодов активности.
Примечание: Временные интервалы не должны повторяться или пересекаться.
