Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
131
8.3 Детекция потери видео
Цель:
Детекция потери видео канала и реакция на сигнал тревоги.
Шаги:
1. Войдите в интерфейс детекции потери видео меню управления камерами и выберите канал, для
которого хотите натроить детекцию.
Menu> Camera> Video Loss

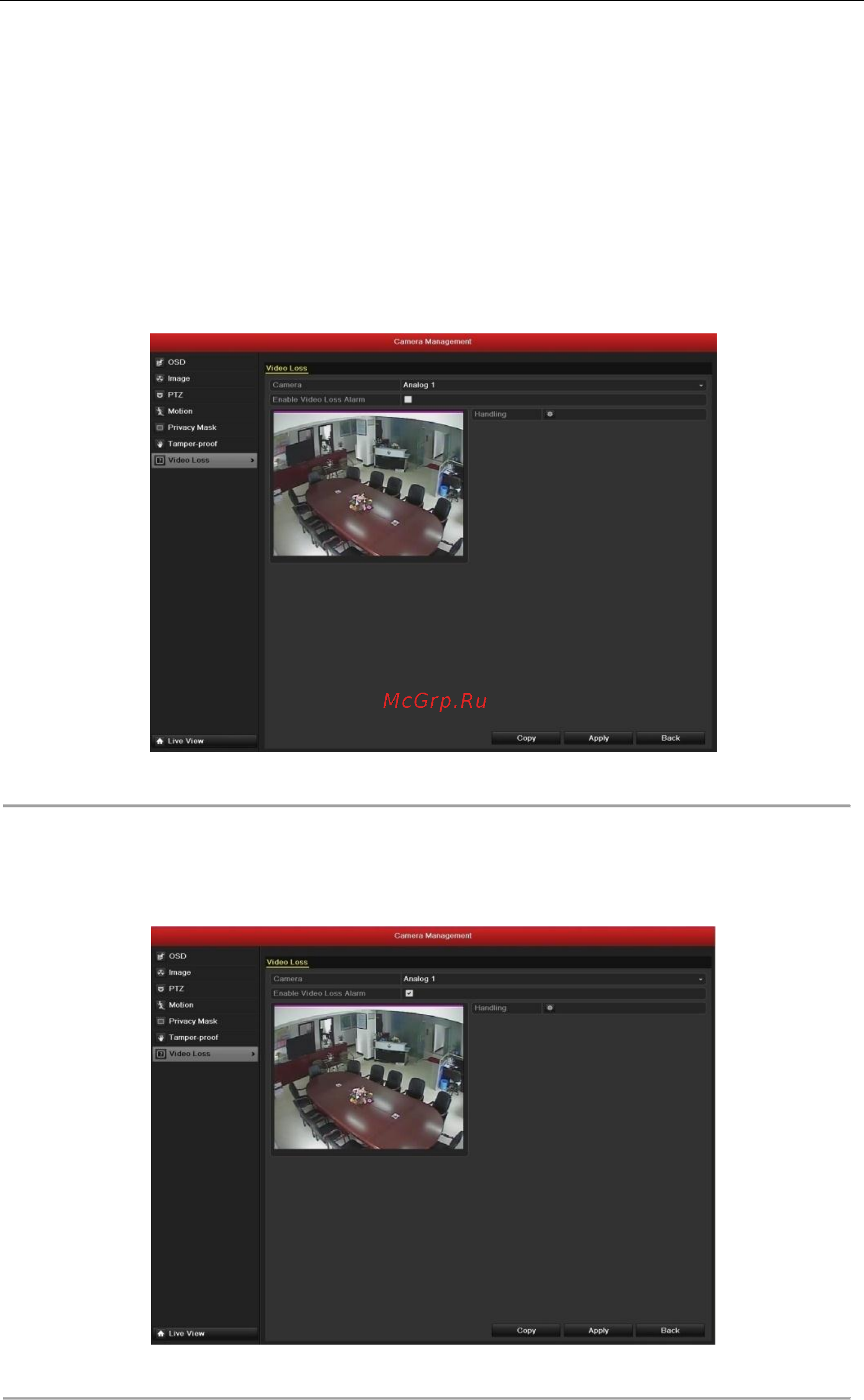

Рисунок 8.11 Интерфейс установки детекции потери видео
2. Установите метод управления сигналом тревоги потери видео.
Отметьте галочкой пункт “Enable Video Loss Alarm”, и нажмите кнопку Handling, чтобы
настроить метод управления сигналом тревоги потери видео.
Рисунок 8.12 Установка метода управления сигналом потери видео
3. Установите расписание активности для канала.
Выберите вкладку расписания активности для настройки расписания.
