Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
46

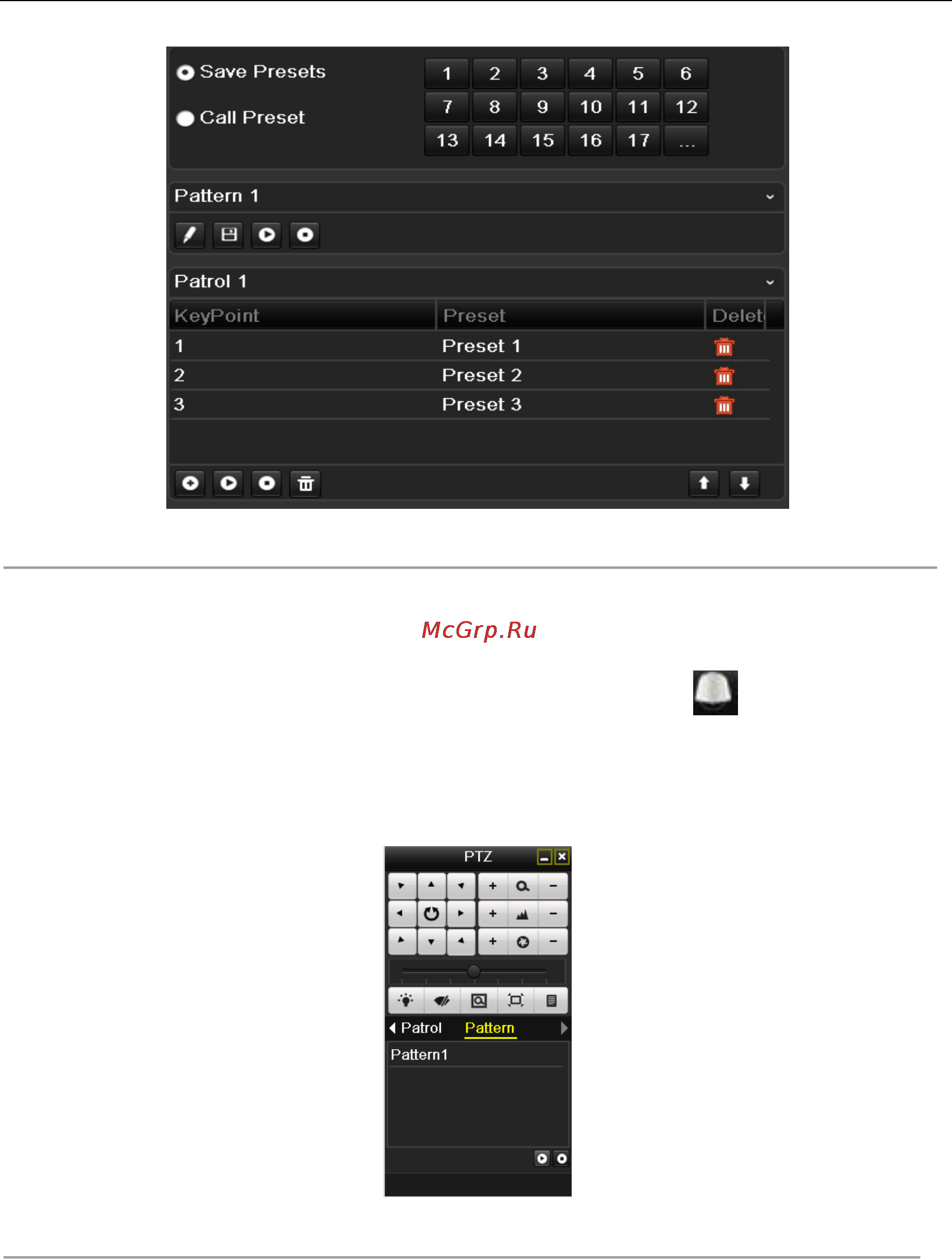

Рис 4.9 Запуск патруля
Запуск патрулирования в режиме просмотра:
Шаги:
1. Нажмите кнопку PTZ на передней панели или иконку контроля PTZ на панели
инструментов, чтобы войти в меню настройки PTZ из режима просмотра.
2. Выберите Patrol на панели управления.
3. Выберите патруль, который вы хотите запустить.
Рис 4.10 Панель инструментов PTZ - Патрули
4.2.5 Настройка шаблонов
Цель:
Шаблон может быть настроен с помощью записи движения PTZ камеры. Вы можете вызвать шаблон,
чтобы камера начала движение по предварительно настроенному пути.
Цель:
1. Войдите в меню управления Menu>Camera>PTZ>More Settings
2. Выберите номер шаблона в блоке опций.
