Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
72
Примечание: Перед тем как установить назначение жесткого диска для резервного копирования,
необходимо перевести жесткий диск в режим Group в главных настройках диска. Для более подробной
информации см. Главу 10.4 Настройка групп жестких дисков. Для возможности резервного копирования
необходим по крайней мере еще один жесткий диск в режиме Read/Write (чтение/запись).
3. Войдите в меню настройки записи: Menu> Record> Encoding
1) Выберите Record.

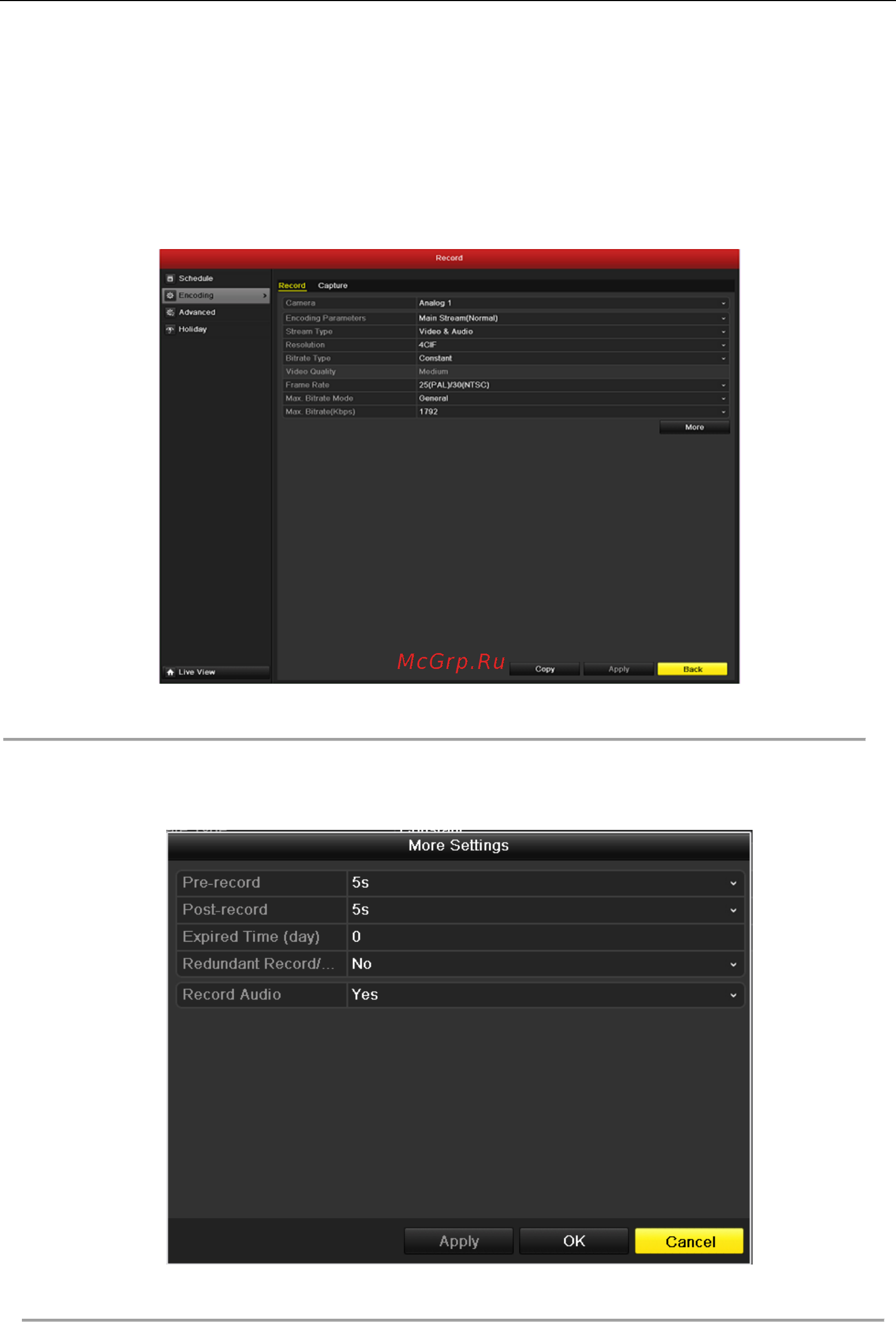

Рис 5.33 Раздел меню Encoding Record
2) Выберите камеру, которую хотите настроить.
3) Нажмите More Settings.
Рис 5.34 Раздел меню Encoding Record- More
4) Отметьте Redundant Record/Capture (резервное копирование) как Yes.
5) Нажмите OK, чтобы сохранить изменения и вернуться в предыдущее меню.
Повторите шаги, описанные выше, чтобы настроить другие каналы.
