Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
18
1.2 Работа с ИК пультом дистанционного
управления
Управлять видеорегистратором можно также и с пульта дистанционного управления, поставляемого в
комплекте и изображенного на рисунке 1.2.
Примечание: Перед началом работы необходимо вставить в пульт батарейки (2×AAA).

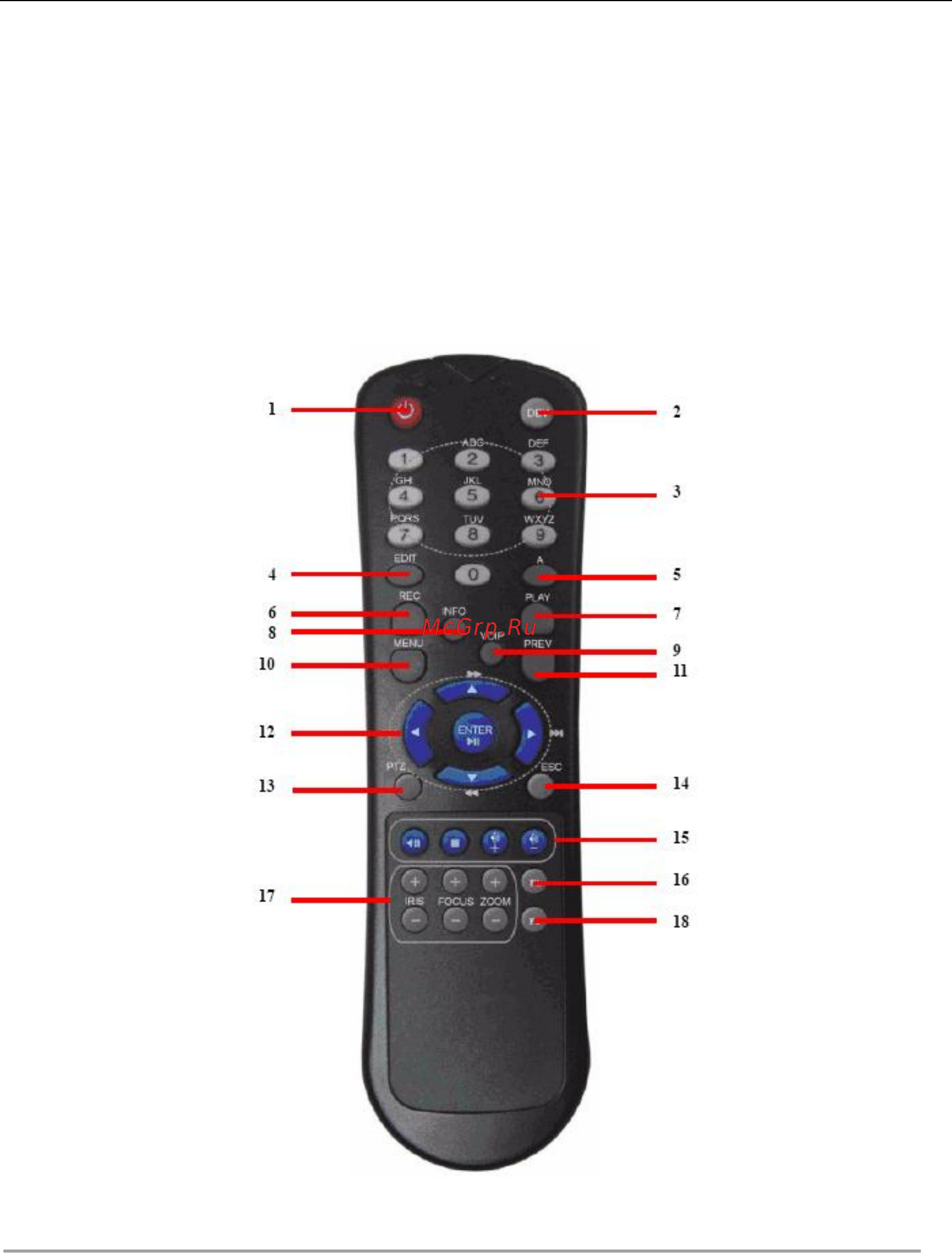

Рис 1.2 Пульт дистанционного управления
Клавиши пульта кнопкам передней панели. Применительно к рисунку 1.2, их набор включает в себя:
