РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-3

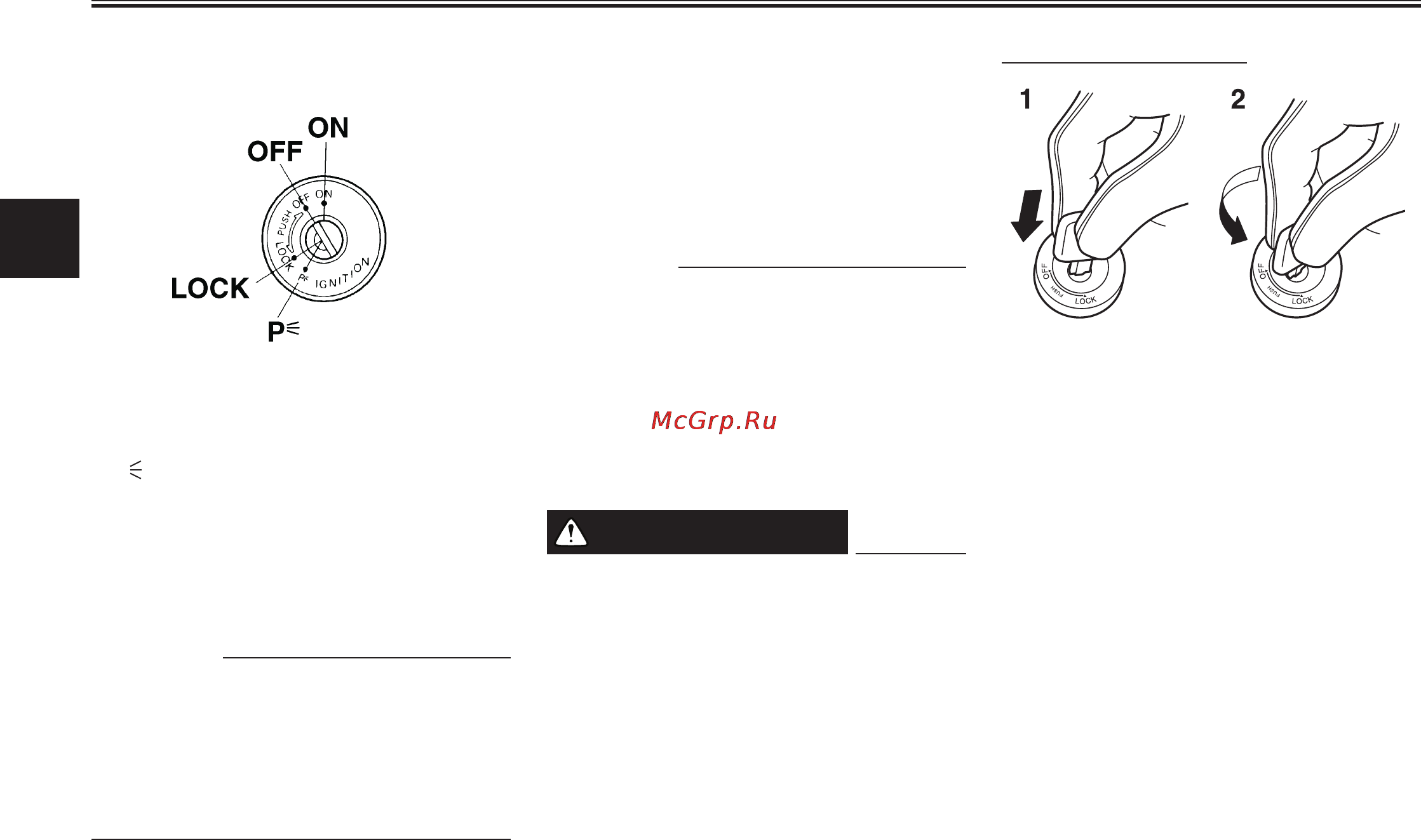

Замок зажигания/блокировки руля
1. «ON» [Включено]
2. «OFF» [Выключено]
4. LOCK [Блокировка]
4. P [Стоянка]
Замок зажигания/блокировки руля контролиру-
ет системы зажигания и освещения, а также ис-
пользуется для блокировки руля. Действие клю-
ча в различных положениях поясняется ниже.
ПРИМЕЧАНИЕ:
При повседневной эксплуатации мотоцикла
всегда пользуйтесь стандартным ключом (с чер-
ной головкой). Чтобы уменьшить риск потери
ключа для перекодировки шифра (с красной го-
ловкой), храните его в надежном месте и поль-
зуйтесь им только для перекодировки шифра.
Положение «ON» [Включено]
На все электрические цепи подается питание,
включаются подсветка счетчика, задний габа-
ритный фонарь, подсветка номерного знака мо-
тоцикла и вспомогательное освещение, двига-
тель можно заводить. Ключ в этом положении
извлечь нельзя.
ПРИМЕЧАНИЕ:
Фары включаются автоматически при запуске
двигателя и остаются включенными до тех пор,
пока ключ не будет повернут в положение «OFF»
[Выключено], даже если двигатель заглушен.
Положение «OFF» [Выключено]
Все электрические системы выключены. Ключ
можно вынуть.
ПРЕДОСТЕРЕЖЕНИЕ
Пока мотоцикл движется, нельзя поворачи-
вать ключ в положение «OFF» [Выключено] или
«LOCK» [Блокировка], в противном случае все
электрические системы выключатся, что может
привести к потере управления или аварии.
Положение «LOCK» [Блокировка]
Руль заблокирован, все электрические системы
выключены. Ключ можно извлечь.
Как заблокировать руль
1. Нажать
2. Повернуть
1. Поверните руль до упора влево.
2. Вставьте ключ в замок зажигания, но не до
конца, и продолжая вставлять ключ, повер-
ните его из положения «OFF» [Выключено] в
положение «LOCK» [Блокировка].
3. Извлеките ключ.
