ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
6-14
10. Запустите двигатель и дайте ему поработать
на холостом ходу несколько минут, проверяя
отсутствие течи масла. При ее обнаружении
немедленно остановите двигатель и выясни-
те причину.
ПРИМЕЧАНИЕ:
После запуска двигателя сигнальная лампа
уровня моторного масла погаснет, если масла
достаточно.
ПРЕДУПРЕЖДЕНИЕ
Если сигнальная лампа уровня масла мигает
или горит постоянно даже при правильном уров-
не масла, немедленно заглушите двигатель и
обратитесь к представителю компании Yamaha
для проверки мотоцикла специалистами.
11. Остановите двигатель, дайте ему остыть не-
сколько минут, затем проверьте уровень
масла и при необходимости скорректируйте
его.
12. Установите обтекатели.
Охлаждающая жидкость
Уровень охлаждающей жидкости следует про-
верять перед каждой поездкой. Кроме того,
охлаждающая жидкость подлежит замене в ин-
тервалы времени, указанные в таблице перио-
дического обслуживания и смазки.
Проверка уровня охлаждающей жидкости
1. Поставьте мотоцикл на ровную горизонталь-
ную площадку и удерживайте его в верти-
кальном положении.
ПРИМЕЧАНИЕ:
● Уровень охлаждающей жидкости должен про-
веряться при холодном двигателе, поскольку
этот уровень меняется в зависимости от тем-
пературы двигателя.
● Убедитесь, что мотоцикл установлен в верти-
кальном положении. Даже незначительный
наклон мотоцикла в сторону приведет к не-
правильным результатам измерения.
2. Проверьте уровень охлаждающей жидкости
в расширительном бачке.
ПРИМЕЧАНИЕ:
Уровень охлаждающей жидкости должен нахо-
диться между отметками минимального и мак-
симального уровней.

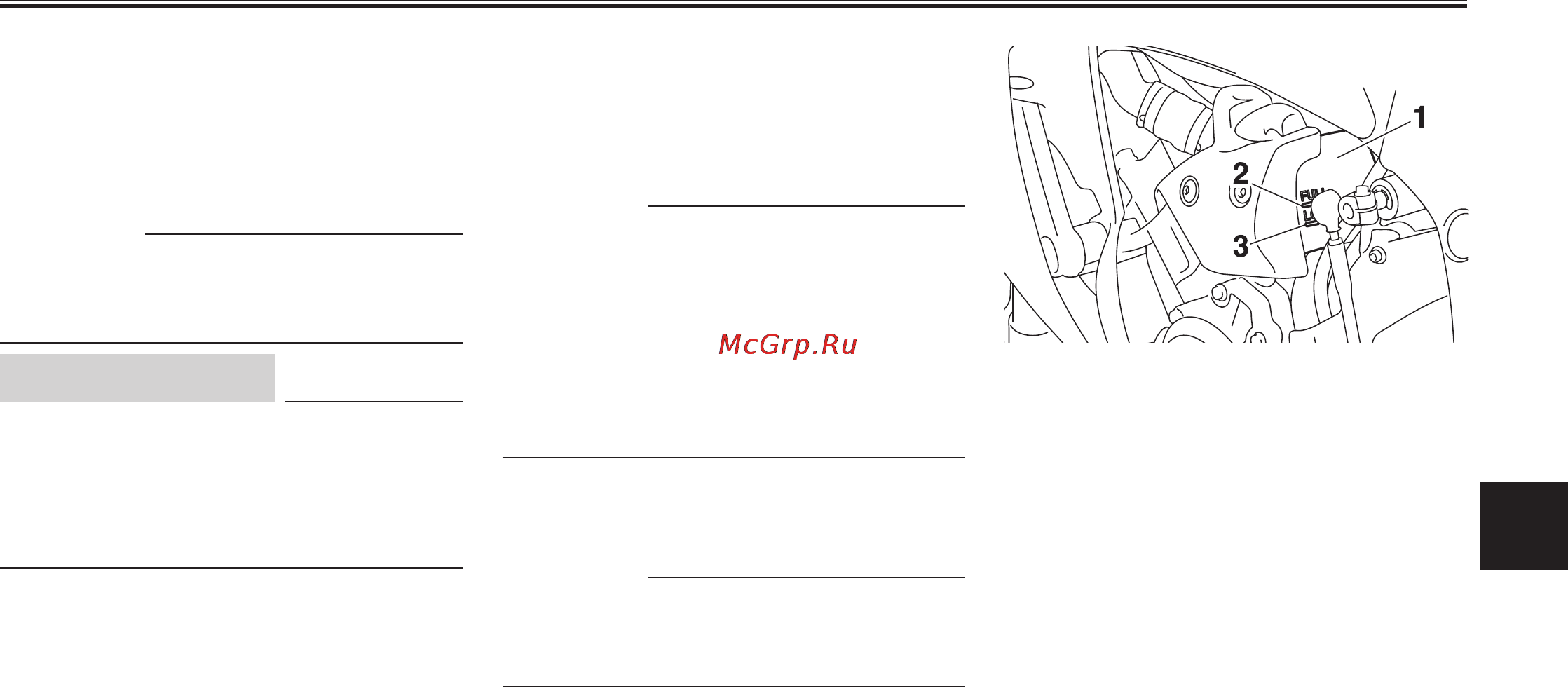

1. Расширительный бачок
2. Отметка максимального уровня
3. Отметка минимального уровня
3. Если уровень охлаждающей жидкости опу-
стился ниже минимальной отметки или при-
близился к ней, отверните болты и снимите
кожух расширительного бачка, затем сними-
те крышку расширительного бачка охлаж-
дающей жидкости и долейте охлаждающую
жидкость до отметки максимального уровня.
ПРЕДУПРЕЖДЕНИЕ!
Снимайте только крыш-
ку расширительного бачка охлаждающей
жидкости. Никогда не пытайтесь снимать
крышку радиатора, если двигатель горячий.
ПРЕДУПРЕЖДЕНИЕ.
Если охлаждающей
жидкости нет в наличии, используйте дис-
тиллированную или мягкую водопроводную
воду. Не используйте жесткую или соленую
воду, поскольку она вредна для двигателя.
