ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
6-34
Номиналы плавких предохранителей
Главный предохранитель:
50 А
Предохранитель цепи фары:
20 А
Предохранитель сигнальной системы:
7,5 А
Предохранитель системы зажигания:
15 А
Предохранитель радиаторного вентиля-
тора:
10 А x 2
Предохранитель лампы сигнала поворота:
7,5 А
Предохранитель амортизатора рулевого
механизма:
7,5 А
Предохранитель системы впрыска топли-
ва:
15 А
Резервный предохранитель:
7,5 А
Предохранитель электронной системы
управления дроссельной заслонкой:
7,5 А
3. Поверните замок зажигания в положение
«ON» и включите соответствующую электри-
ческую цепь для проверки работы приборов.
4. Если предохранитель тут же перегорает, об-
ратитесь к дилеру компании Yamaha для про-
верки электросистемы.
Замена лампы фары
Данная модель мотоцикла оборудована галоген-
ной лампой фары головного света. При перего-
рании лампы замените ее следующим образом.
ПРЕДУПРЕЖДЕНИЕ
Будьте осторожны, чтобы не повредить следу-
ющие узлы.
● Лампа фары
Не прикасайтесь к стеклянной колбе лампы,
чтобы не испачкать ее маслом, иначе это от-
рицательно повлияет на прозрачность стек-
ла, яркость свечения лампы и срок ее служ-
бы. Тщательно вытрите грязь и следы паль-
цев на колбе лампы при помощи ткани, смо-
ченной в спирте или растворителе.
● Рассеиватель фары
Не наклеивайте затемненные пленки или
наклейки на рассеиватель фары головного
света.
Не используйте лампы с мощностью, боль-
ше указанной.

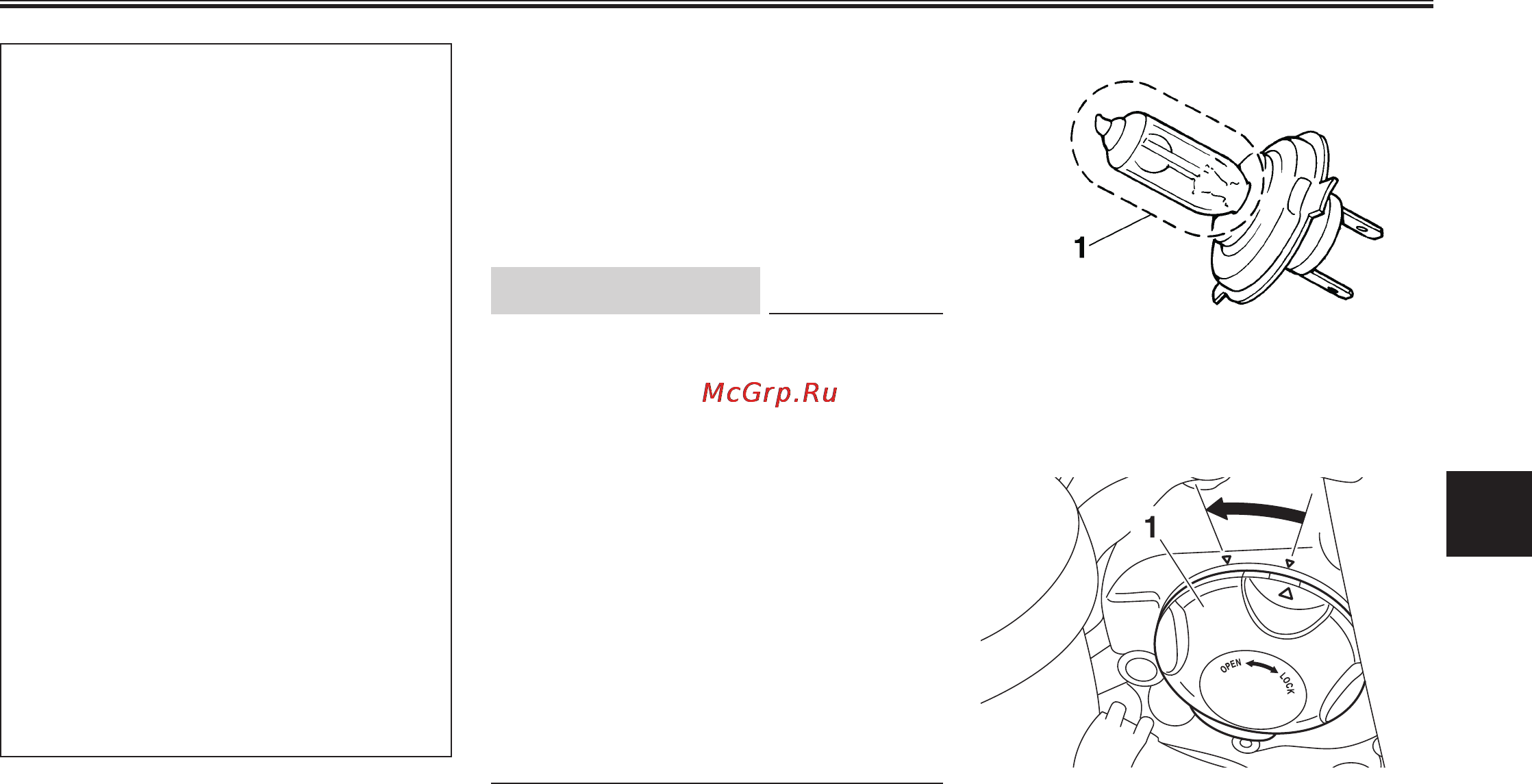

1. Не прикасайтесь к стеклянной колбе лампы
1. Поверните против часовой стрелки и сними-
те крышку патрона фары.
1. Крышка патрона фары
2. Отсоедините соединительный разъем лампы
фары.
