РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-7
Температура
охлаждающей
жидкости

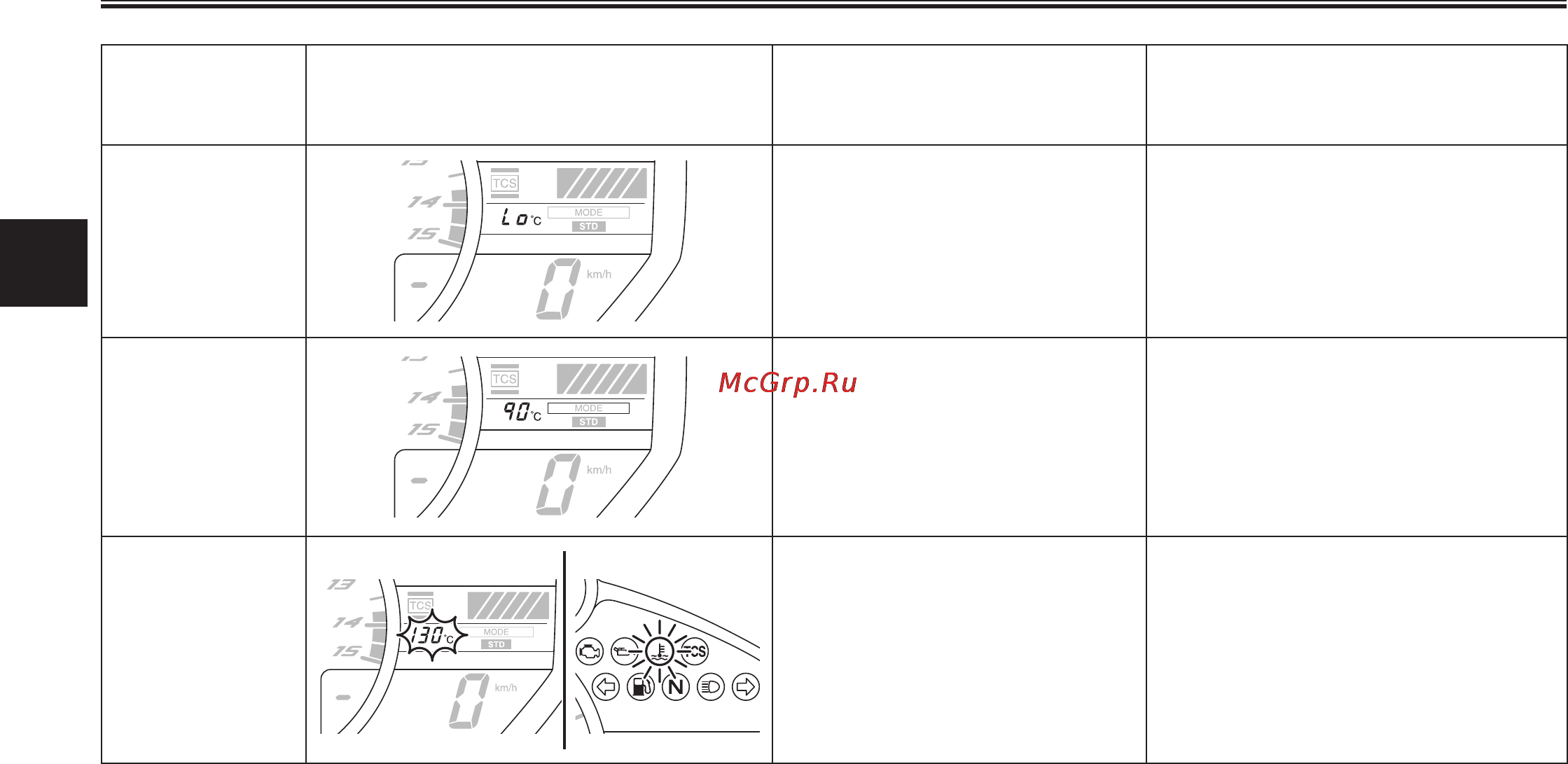

Дисплей Условия Ваши действия
Ниже 39 °С
Отображается надпись «Lo» Продолжайте движение
40–116 °С
Отображается текущая температура Продолжайте движение
Выше 117 °С
Индикатор температуры мигает. За-
горается сигнальная лампа
Остановите мотоцикл и прокручивайте
двигатель на холостых оборотах, пока не
упадет температура охлаждающей жид-
кости. Если температура не снижается,
заглушите двигатель (см. с. 6–40)
