ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
6-37

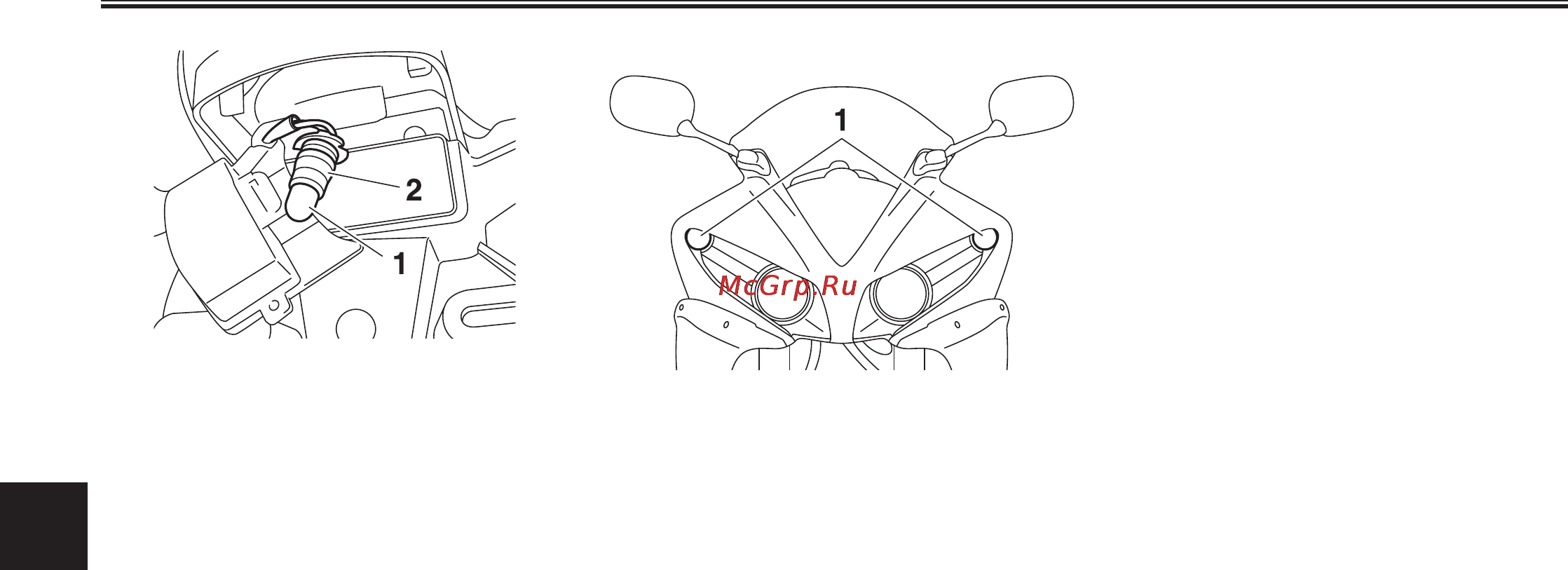

1. Патрон лампы подсветки номерного знака
2. Лампа подсветки номерного знака
3. Вытяните и извлеките перегоревшую лампу.
4. Установите новую лампу в патрон.
5. Для установки патрона (вместе с лампой)
вставьте его в отверстие и нажмите на него.
6. Установите блок подсветки номерного знака
и закрепите его винтами.
Лампа вспомогательного освещения
1. Лампа вспомогательного освещения
Мотоцикл оборудован светодиодной лампой
вспомогательного освещения. Если лампа не
загорается, обратитесь к официальному диле-
ру компании Yamaha для проверки целостности
электрической цепи или замены лампы вспомо-
гательного освещения.
Установка мотоцикла на опору
Так как мотоцикл не оборудован центральной
подножкой, при демонтаже переднего и задне-
го колес или при выполнении других работ по
обслуживанию мотоцикла, требующих его фик-
сации в вертикальном положении, необходимо
придерживаться следующих мер безопасности.
Перед началом работ по техническому обслу-
живанию проверьте устойчивость и вертикаль-
ное положение мотоцикла. Для дополнительной
устойчивости под двигатель мотоцикла можно
установить прочный деревянный ящик.
Обслуживание переднего колеса
1. С помощью подставки для мотоцикла обе-
спечьте устойчивость его задней части. Если
такой подставки нет, можно воспользовать-
ся домкратом, расположив его под рамой пе-
ред задним колесом.
2. Приподнимите переднее колесо над землей,
используя подставку для мотоцикла.
Обслуживание заднего колеса
С помощью подставки для мотоцикла припод-
нимите заднее колесо над землей. Если такой
подставки нет, можно воспользоваться домкра-
том, расположив его с обеих сторон рамы пе-
ред задним колесом или с обеих сторон маят-
никовой вилки.
