РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-9
Индикатор противоугонной системы
Исправность электрической цепи индикатора
можно проверить, повернув ключ в положение
«ON» [Включено].
Индикатор должен загореться на несколько
секунд, а затем снова погаснуть. Если при по-
вороте ключа в положение «ON» индикатор не
загорается или продолжает гореть и не гаснет,
обратитесь к дилеру компании Yamaha для про-
верки электрической цепи.
По истечении 30 секунд после поворота ключа в
положение «OFF» [Выключено] индикатор нач-
нет мигать, информируя об активации противо-
угонной системы. По истечении 24 часов дан-
ный индикатор перестанет мигать, однако про-
тивоугонная система останется включенным.
Эта модель мотоцикла также оборудована
устройством самодиагностики противоугонной
системы. (Разъяснения по устройству самодиаг-
ностики см. на с. 3-15).

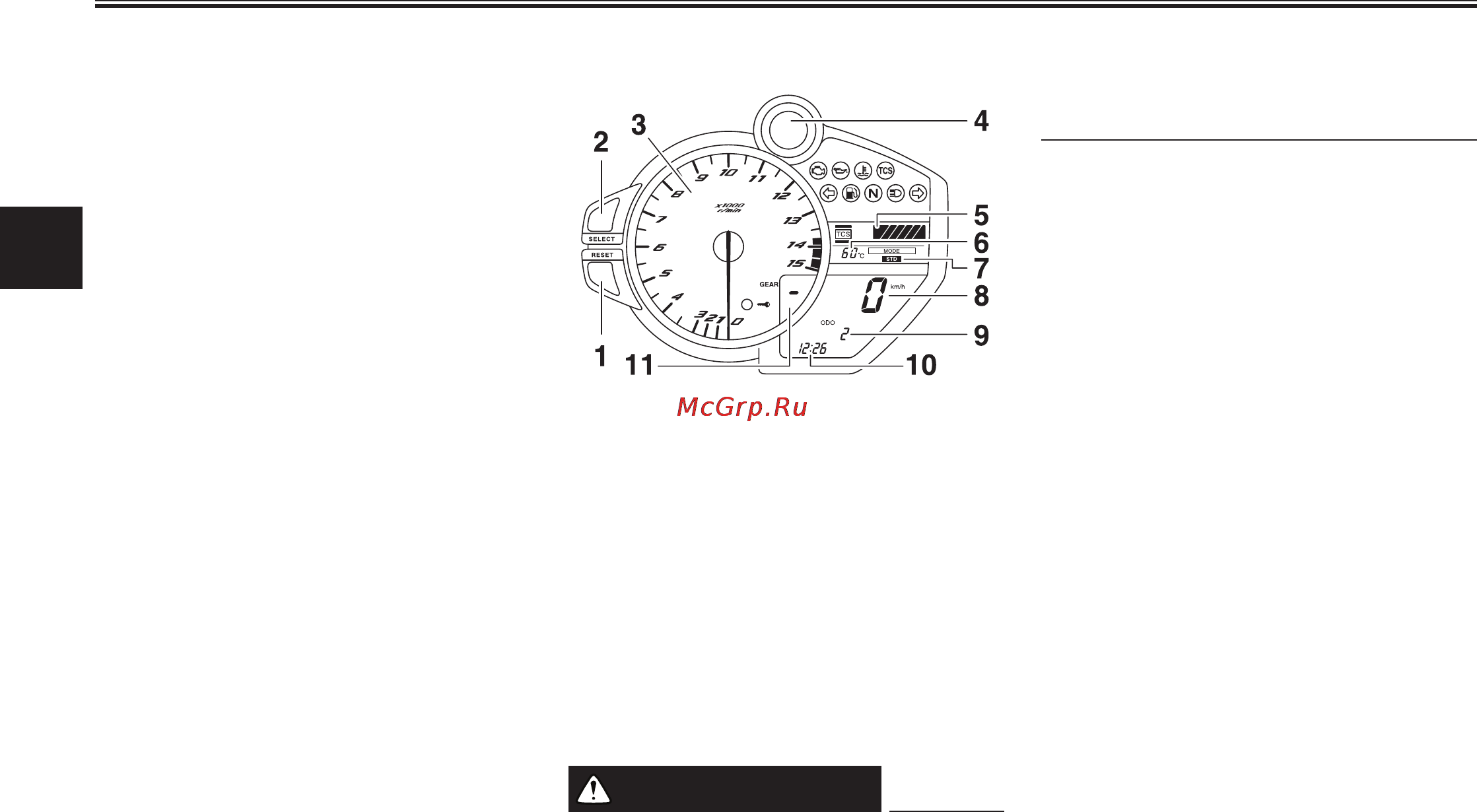

Многофункциональная панель приборов
1. Кнопка RESET [Сброс]
2. Кнопка SELECT [Выбор]
3. Тахометр
4. Сигнальная лампа переключения передач
5. Указатель рабочего режима анти-пробуксовочной
системы
6. Указатель температуры охлаждающей жидкости/
указатель температуры впускного воздуха
7. Указатель режима D-mode
8. Спидометр
9. Одометр/счетчик пройденного пути/счетчик
пройденного пути на резервном запасе топлива/
текущий расход топлива/средний расход
10. Часы/секундомер
11. Дисплей передачи
ПРЕДОСТЕРЕЖЕНИЕ
Перед осуществлением каких-либо изменений
настроек многофункциональной панели прибо-
ров необходимо остановить мотоцикл. Измене-
ние настроек во время езды может отвлечь во-
дителя и увеличит риск аварии.
В составе многофункционального дисплея име-
ются следующие приборы:
● спидометр
● тахометр (показывает частоту вращения дви-
гателя)
● одометр
● два счетчика пройденного пути (показывают
расстояние, пройденное с момента последне-
го обнуления показаний)
● счетчик пройденного пути на резервном запа-
се топлива (показывает расстояние, пройден-
ное с того момента, когда начала мигать сиг-
нальная лампа уровня топлива)
● секундомер
● часы
● указатель температуры охлаждающей жид-
кости
● указатель температуры впускного воздуха
● указатель передачи
● указатель режима D-mode (показывает вы-
бранный рабочий режим)
● указатель потребления топлива (текущее и
среднее значение)
● указатель рабочего режима антипробуксовоч-
ной системы (показывает выбранный режим
работы системы)
