РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-27
ПРЕДУПРЕЖДЕНИЕ
Используйте только неэтилированный бензин.
Использование этилированного бензина приве-
дет к неустранимому повреждению каталитиче-
ского нейтрализатора отработанных газов.
Сиденья
Пассажирское сиденье

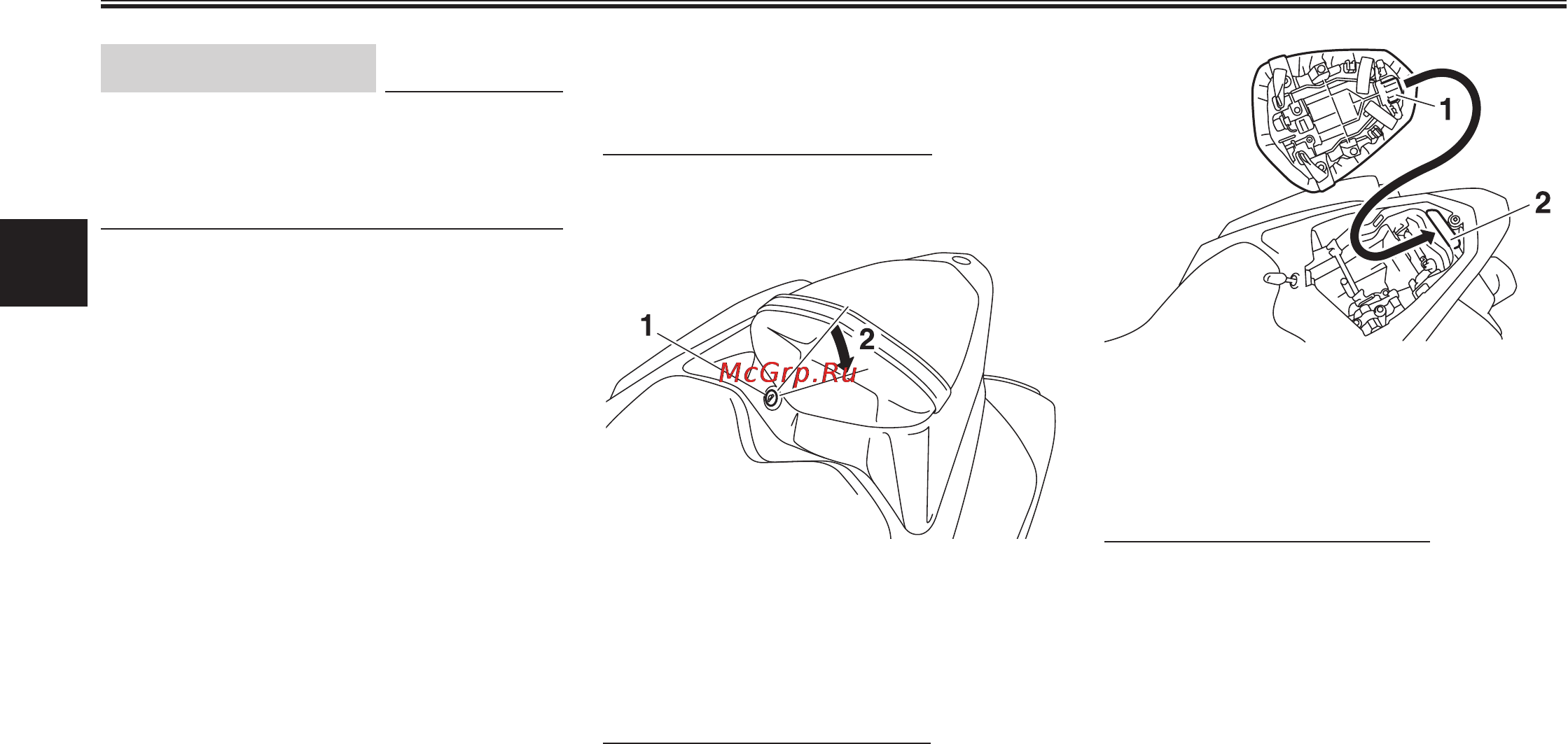

Демонтаж пассажирского сиденья
1. Вставьте ключ в замок пассажирского сиде-
нья и поверните против часовой стрелки.
1. Замок пассажирского сиденья
2. Разблокировать
2. Приподнимите переднюю часть пассажир-
ского сиденья и сдвиньте его вперед.
Установка пассажирского сиденья
1. Для установки сиденья вставьте в держатели
выступы его задней части, как показано на
рисунке. Затем надавите на переднюю часть
сиденья для фиксации.
1. Выступы
2. Держатель сиденья
2. Извлеките ключ из замка.
Водительское сиденье
Демонтаж водительского сиденья
1. Снимите пассажирское сиденье.
2. Потяните вверх углы на задней части води-
тельского сиденья, как показано на рисунке,
и отверните болты шестигранным ключом
(закреплен с обратной стороны пассажир-
ского сиденья). После этого сиденье можно
снять.
