ЭКСПЛУАТАЦИЯ И ВАЖНЫЕ СОВЕТЫ ПО УПРАВЛЕНИЮ МОТОЦИКЛОМ
5
5-2
ПРЕДУПРЕЖДЕНИЕ
Если при повороте ключа зажигания в поло-
жение «ON» [Включено] сигнальная лампа или
индикатор не включается или включается, но
не выключается, см. с. 3-3 для проверки цепи
соответствующей сигнальной лампы или инди-
катора.
2. Переключите трансмиссию в режим ней-
тральной передачи. При этом должен за-
жечься соответствующий индикатор. В про-
тивном случае обратитесь к официальному
дилеру компании Yamaha для проверки элек-
трической цепи.
3. Запустите двигатель с помощью кнопки за-
пуска.
Если двигатель не запускается, отпустите
кнопку запуска, подождите несколько се-
кунд и попробуйте еще раз. Попытки долж-
ны быть как можно более короткими, чтобы
не разрядить аккумуляторную батарею. Пе-
ред каждой очередной попыткой пуска дви-
гателя сделайте паузу продолжительностью
в несколько секунд. Не прокручивайте вал
двигателя стартером дольше десяти секунд
за одну попытку.
ПРЕДУПРЕЖДЕНИЕ
Для продления срока службы двигателя никог-
да не ездите с резкими ускорениями, если дви-
гатель не прогрет.

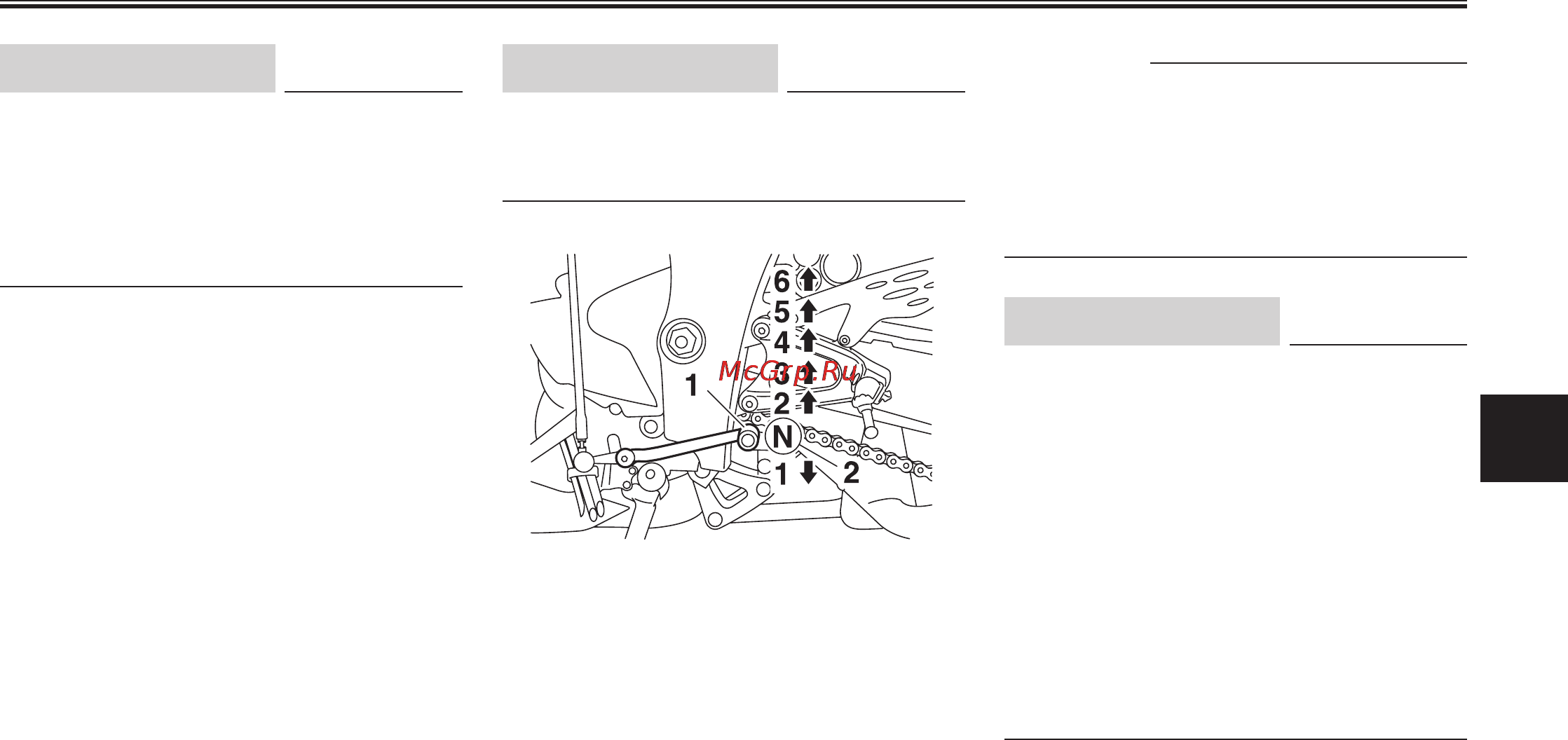

Переключение передач
1. Педаль переключения передач
2. Нейтральная передача
Переключение передач позволяет контролиро-
вать мощность двигателя в начале движения,
ускорении, движении в гору и т.д.
Возможные положения педали переключения
передач изображены на рисунке.
ПРИМЕЧАНИЕ:
Чтобы переключить передачу на нейтральную,
нажмите на педаль переключения скоростей до
ее остановки. Остановка педали означает, что
включена первая передача. Немного приподни-
мите педаль для включения нейтральной пере-
дачи.
ПРЕДУПРЕЖДЕНИЕ
● Даже если включена нейтральная передача,
не спускайтесь под уклон с выключенным
двигателем в течение длительного времени
и не буксируйте мотоцикл на большие рас-
стояния. Коробка передач правильно смазы-
вается только при работе двигателя. Непра-
вильная смазка может повредить коробку
передач.
● Всегда выжимайте сцепление при переклю-
чении передач, чтобы избежать поломки
двигателя, трансмиссии и приводной цепи,
которые не рассчитаны на нагрузки при пере-
ключении передач под нагрузкой.
