РаБота оРГаНов упРавлеНИя И пРИБоРов
3
3-13
Если вы не сбрасываете показания счетчика
пройденного пути на резервном запасе топлива
вручную, то он сбросит показания автоматиче-
ски, а дисплей перейдет в предыдущий режим
после дозаправки и прохождения 5 км пути.

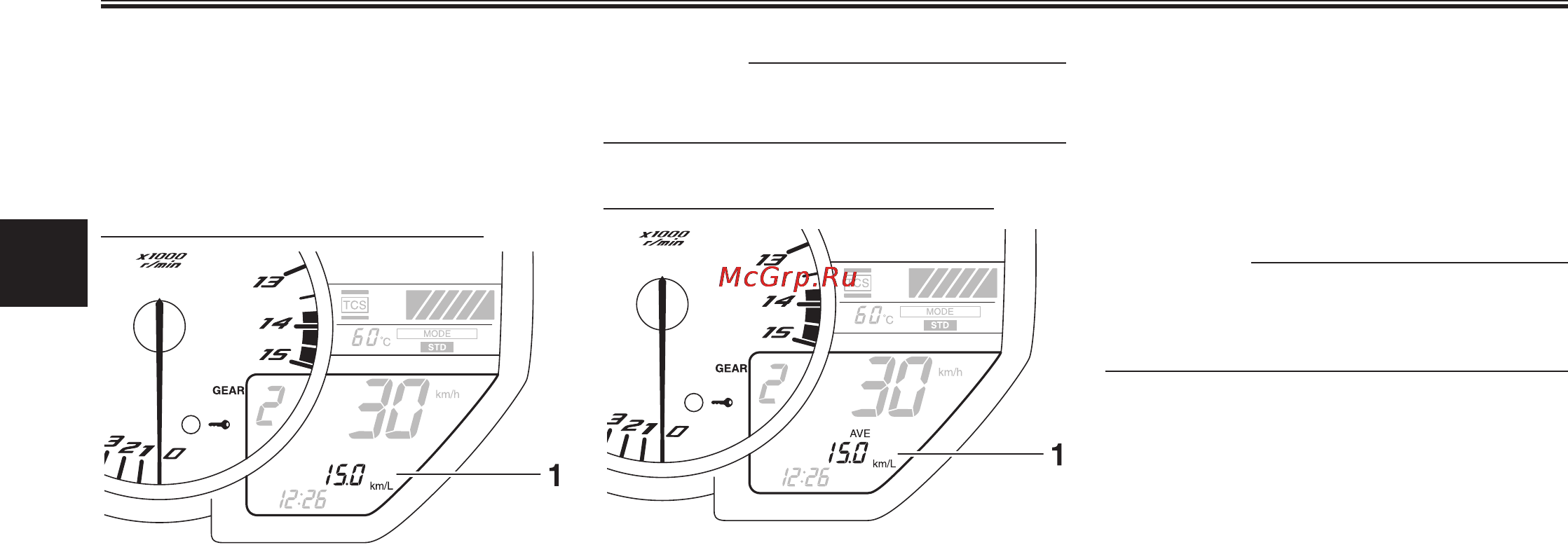

Режим показа текущего расход топлива
1. Указатель текущего расхода топлива
Указатель текущего расхода топлива может ото-
бражать информацию в км/л или л/100 км.
● «km/L»: отображается расстояние, которое
можно проехать на 1,0 л топлива при текущих
условиях движения.
● «L/100 km»: отображается объем топлива, не-
обходимый для преодоления 100 км пути при
текущих условиях движения.
Для переключения между режимами текущего
расхода топлива нажмите кнопку SELECT на 1
секунду при отображении одного из них.
пРИМеЧаНИе:
При скорости менее 10 км/ч на дисплее отобра-
жается «_ _._».
Режим показа среднего расхода топлива
1. Указатель среднего расхода топлива
Указатель среднего расхода топлива мож-
но установить в режим отображения «AVE_ _._
km/L» или «AVE_ _._ L/100 km».
● «AVE_ _._ km/L»: отображается среднее рас-
стояние, которое можно проехать на 1,0 л то-
плива.
● «AVE_ _._ L/100 km»: отображается средний
объем топлива, необходимый для преодоле-
ния 100 км пути.
Для переключения между режимами среднего
расхода топлива нажмите кнопку SELECT на 1
секунду при отображении одного из них.
Для сброса указателя среднего расхода топлива
выберите его кнопкой SELECT, а затем нажмите
кнопку RESET на 1 секунду.
пРИМеЧаНИе:
После сброса указателя среднего расхода то-
плива на дисплее отображается «_ _._», пока
мотоцикл не проедет 1 км.
