ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
6-36

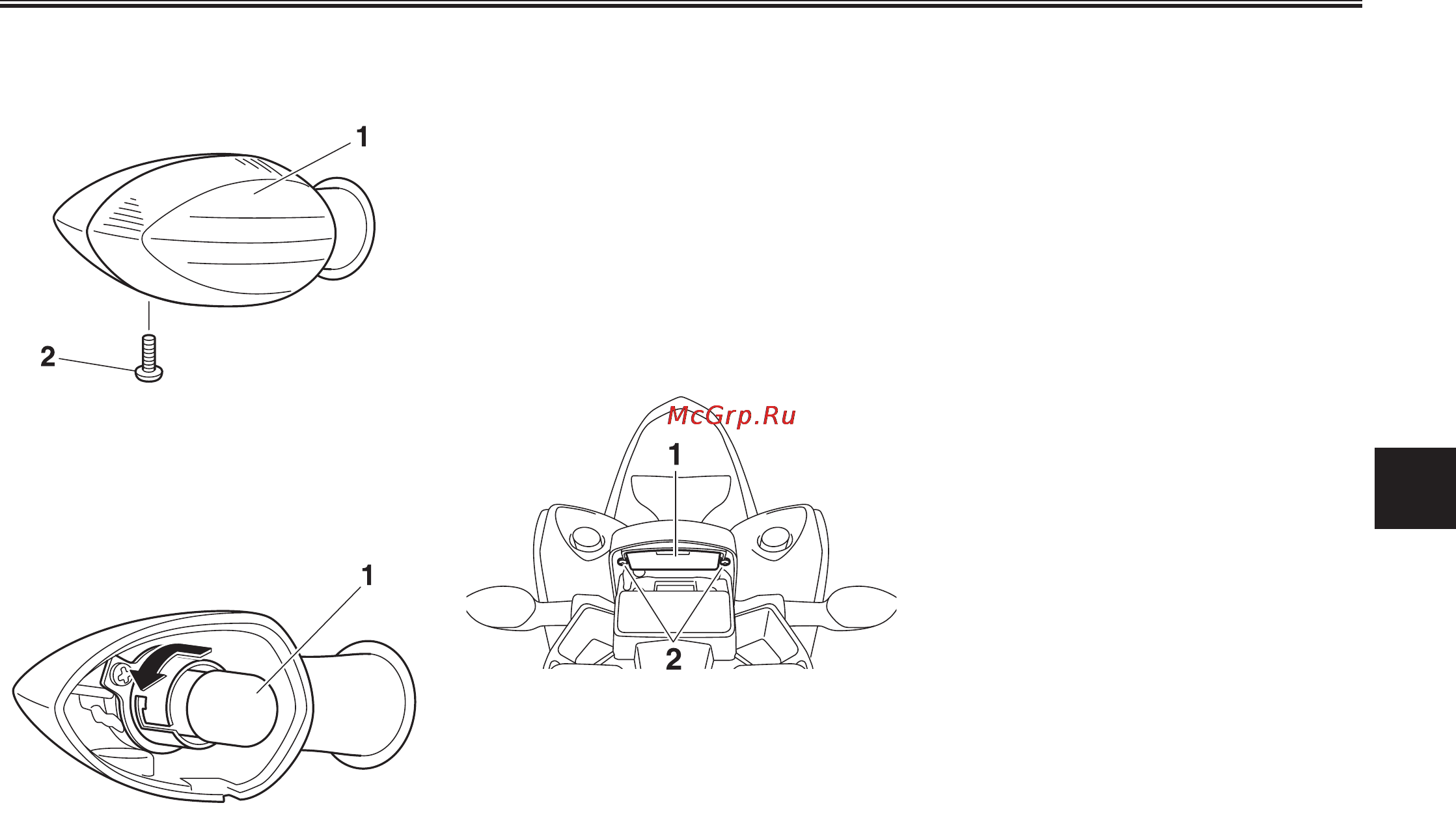

Замена лампы сигнала поворота
1. Отверните винт и снимите рассеиватель лам-
пы сигнала поворота.
1. Рассеиватель лампы сигнала поворота
2. Винт
2. Извлеките перегоревшую лампу, нажав на
нее и повернув против часовой стрелки.
1. Лампа сигнала поворота
3. Вставьте в патрон новую лампу, затем на-
жмите на нее и поверните по часовой стрел-
ке до упора.
4. Установите рассеиватель и закрепите его
винтом. ПРЕДУПРЕЖДЕНИЕ. Не приклады-
вайте чрезмерное усилие, заворачивая винт,
иначе рассеиватель можно сломать.
Замена лампы подсветки номерного
знака
1. Отверните винты и снимите блок подсветки
номерного знака.
1. Блок подсветки номерного знака
2. Винты
2. Потяните и извлеките патрон (вместе с лам-
пой) из блока подсветки номерного знака.
