РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-15
ПРИМЕЧАНИЕ:
● Даже при выборе режима указателя темпера-
туры впускного воздуха при перегреве двига-
теля загорается сигнальная лампа температу-
ры охлаждающей жидкости.
● При повороте ключа зажигания в положение
«ON» автоматически отображается темпера-
тура охлаждающей жидкости, даже если пе-
ред поворотом ключа в положение «OFF» был
выбран режим показа температуры впускно-
го воздуха.
● При выборе режима показа температуры
впускного воздуха перед отображением тем-
пературы отображается символ «А».

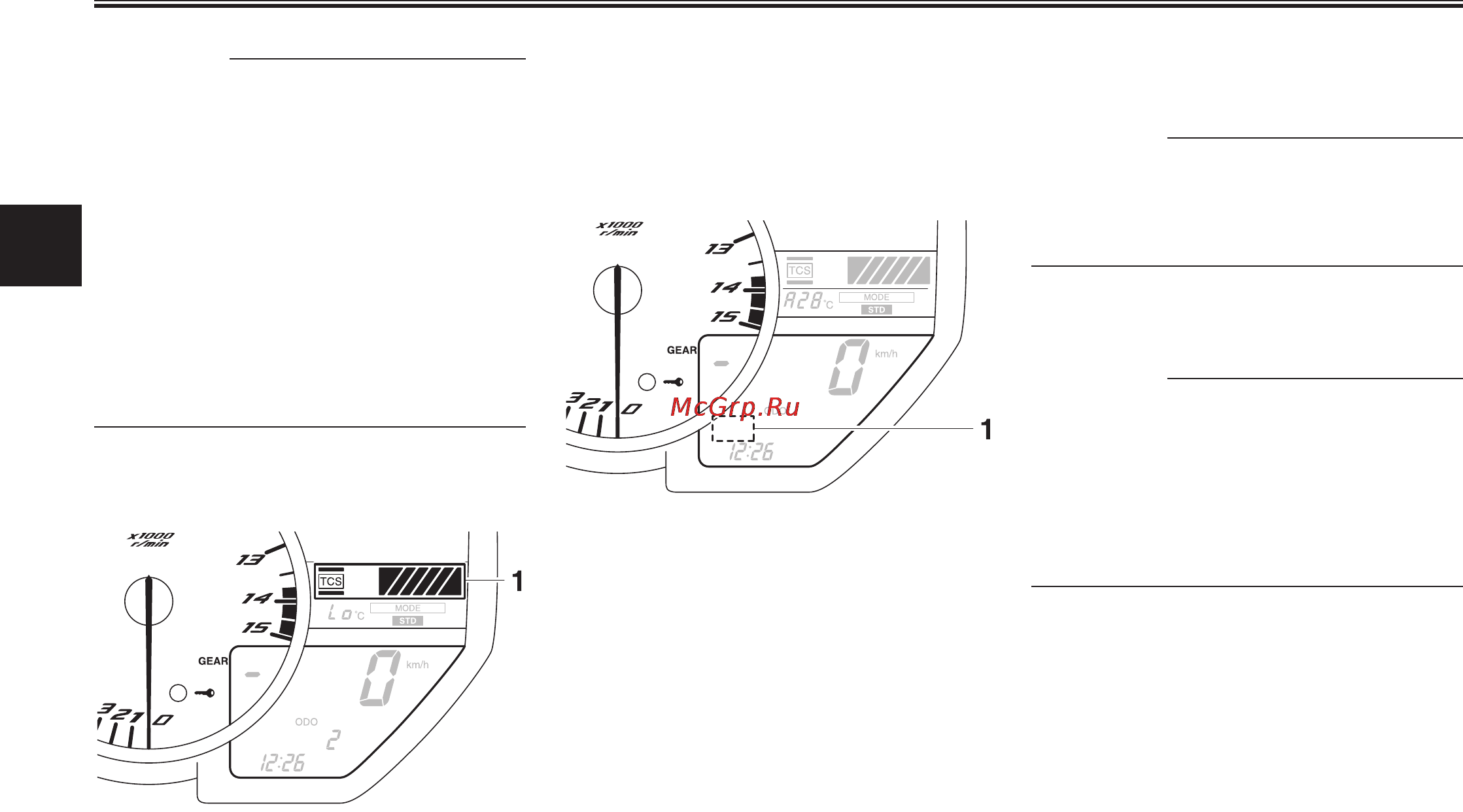

Режим указателя рабочего режима
системы регулировки тягового усилия
1. Указатель рабочего режима системы регулировки
тягового усилия
Данный дисплей показывает выбранный режим
системы регулировки тягового усилия. Более
подробная информация о режимах и их выборе
приводится на с. 3-22.
Устройство самодиагностики
1. Дисплей кода ошибки
Данная модель мотоцикла оснащается устрой-
ством самодиагностики для проверки электри-
ческих цепей.
При обнаружении неполадок в цепях противоу-
гонной системы мигает его индикатор, а на дис-
плее отобразится код ошибки.
Если какая-либо другая система вышла из
строя, на панели приборов загорится сигналь-
ная лампа отказа в двигателе, а на дисплее ото-
бразится код ошибки.
Если на дисплее появился код ошибки, запиши-
те ее номер и обратитесь к официальному диле-
ру Yamaha для проверки мотоцикла.
ПРИМЕЧАНИЕ:
Если на дисплее отобразился код ошибки 52, то
это могло произойти из-за помехи приемопере-
датчику. Если возник такой код ошибки, необхо-
димо выполнить следующие действия.
1. Запустите двигатель с помощью ключа пере-
кодирования шифра.
ПРИМЕЧАНИЕ:
Необходимо проследить, чтобы около замка за-
жигания не было других ключей блокировки, и
нельзя держать более одного ключа блокиров-
ки на одном кольце для ключей! Ключи системы
блокировки могут послужить причиной возник-
новения взаимных помех сигналам, что может
помешать запуску двигателя.
2. Если двигатель запустился, то надо его вы-
ключить и попробовать запустить с помо-
щью стандартных ключей.
3. Если один или оба стандартных ключа не за-
пускают двигатель, то необходимо доставить
мотоцикл, ключ перекодировки шифра и оба
стандартных ключа к официальному дилеру
компании Yamaha для перерегистрации стан-
дартных ключей.
