РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-10
● устройство самодиагностики
● режим установки яркости дисплея и срабаты-
вания и сигнальной лампы переключения пе-
редач.
ПРИМЕЧАНИЕ:
● Перед нажатием кнопок SELECT [Выбор] и
RESET [Сброс] обязательно поверните ключ в
положение «ON» [Вкл.] (кроме режима уста-
новки яркости дисплея и срабатывания сиг-
нальной лампы переключения передач).

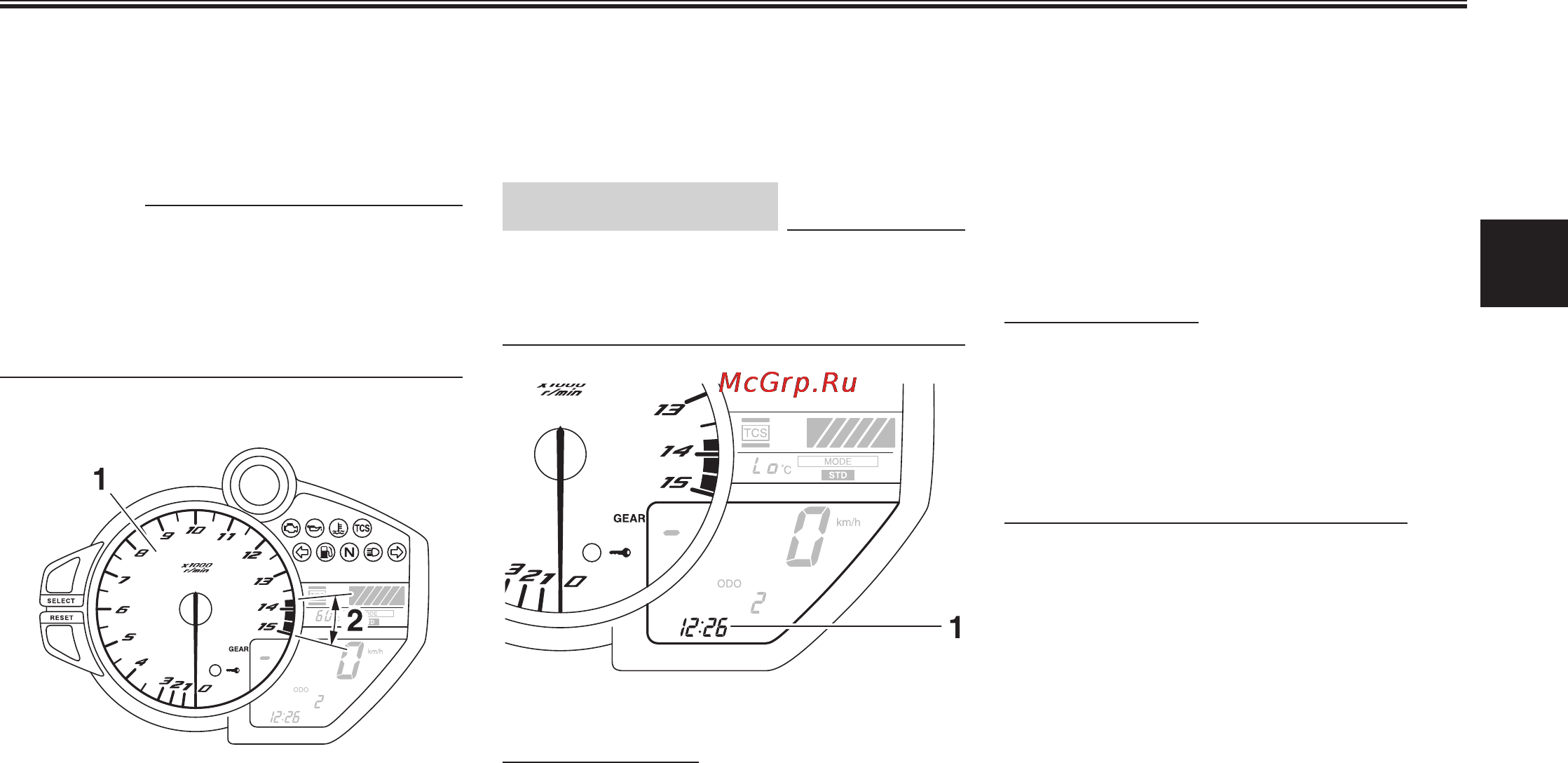

Тахометр
1. Тахометр
2. Красная зона тахометра
Тахометр позволяет водителю следить за часто-
той вращения двигателя и сохранять ее в опти-
мальном диапазоне.
При повороте ключа в положение «ON» [Вкл.]
стрелка тахометра укажет максимум и вернется
в исходное положение для проверки исправно-
сти электрическо цепи.
ПРЕДУПРЕЖДЕНИЕ
Нельзя допускать работы двигателя в красной
зоне тахометра.
Красная зона: 13750 об/мин и выше
Режим часов и секундомера
1. Часы/секундомер
Как установить часы
1. Одновременно нажмите на кнопки SELECT
[Выбор] и RESET [Сброс] и удерживайте их
не менее 2 секунд.
2. После того, как разряд часов начнет мигать,
нажмите кнопку RESET для установки часов.
3. Нажмите кнопку SELECT для перехода к раз-
ряду минут, который начнет мигать.
4. Нажмите кнопку RESET, чтобы произвести
настройку минут.
5. Нажмите и отпустите кнопку SELECT для за-
пуска часов.
Режим секундомера
Чтобы переключить дисплей в режим секундо-
мера, одновременно нажмите кнопки SELECT и
RESET. Для возврата в режим часов снова на-
жмите одновременно SELECT и RESET. Однако
это нельзя сделать, если секундомер запущен.
Стандартный режим работы секундомера
1. Нажмите RESET для запуска секундомера.
2. Для остановки секундомера нажмите
SELECT.
