РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-31

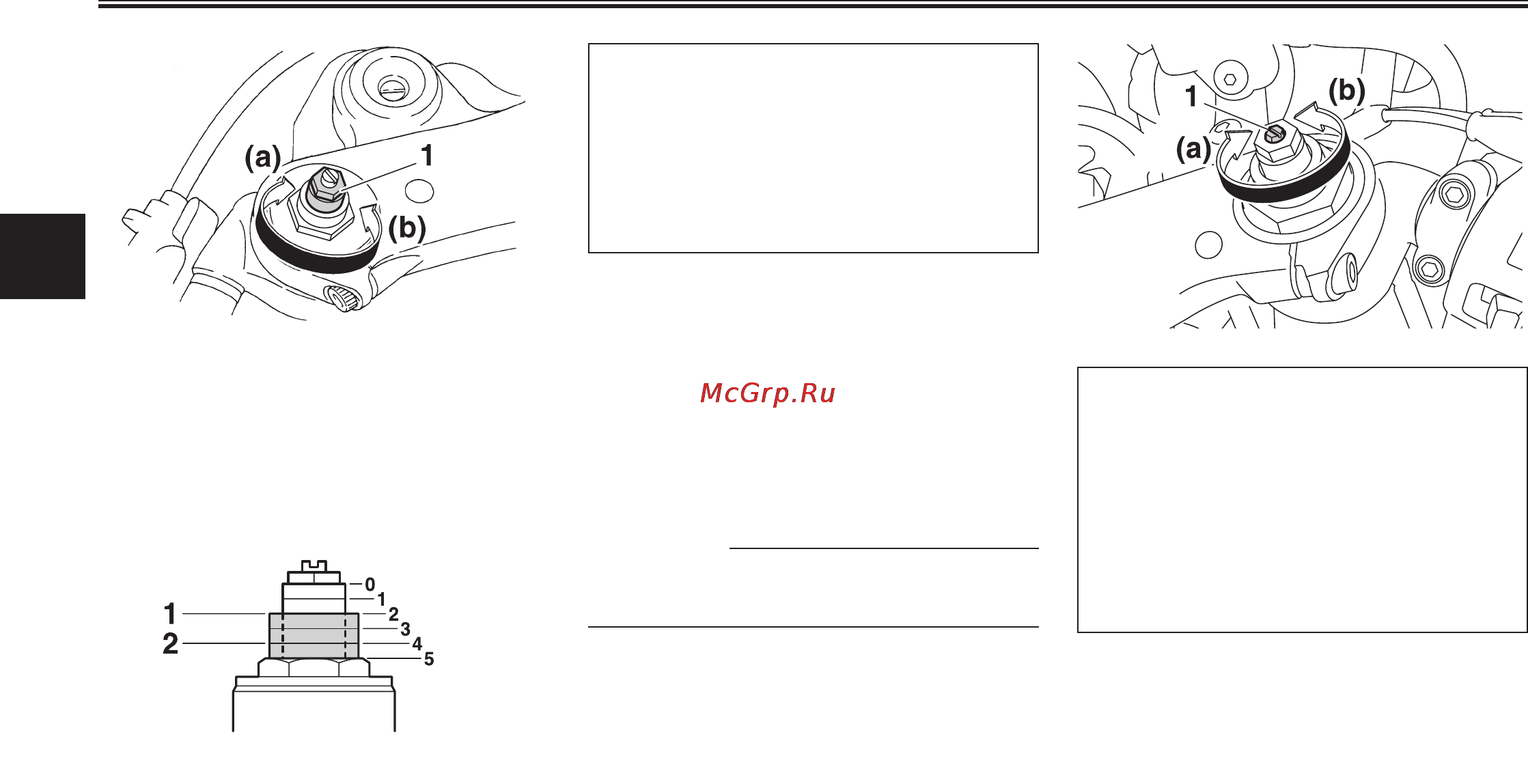

1. Регулировочный болт предварительного сжатия
пружины
Необходимо совместить соответствующий паз
на регулировочном механизме с верхней частью
манжеты передней вилки.
1. Текущее положение
2. Манжета передней вилки
Установки предварительного сжатия пружины:
Минимум (мягкая подвеска):
0
Стандартная жесткость:
2
Максимум (жесткая подвеска):
5
Отскок пружины
Отскок пружины регулируется только на правом
пере вилки. Чтобы увеличить отскок пружины и
тем самым сделать его более жестким, повер-
ните регулировочный винт в направлении (а).
Чтобы уменьшить отскок пружины и тем самым
сделать его более мягким, поверните регулиро-
вочный винт в направлении (b).
ПРИМЕЧАНИЕ:
Данная регулировка выполняется только на пра-
вом пере вилки.
1. Регулировочный винт отскока пружины
Установки отскока пружины:
Минимум (мягко):
25 щелчков в направлении (b)*
Стандарт:
12 щелчков в направлении (b)*
Максимум (жестко):
Один щелчок в направлении (b)*
* Регулировочный винт полностью закру-
чен в направлении (a)
Сила сжатия пружины
Сила сжатия пружины регулируется только на
левом пере вилки. Для увеличения силы сжатия
и, соответственно, повышения жесткости демп-
фирования поверните регулировочный винт в
направлении (а). Для уменьшения силы сжатия
и, соответственно, снижения жесткости демп-
фирования поверните регулировочный винт в
направлении (b).
