РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
3-32
ПРИМЕЧАНИЕ:
Данная регулировка выполняется только на ле-
вом пере вилки.

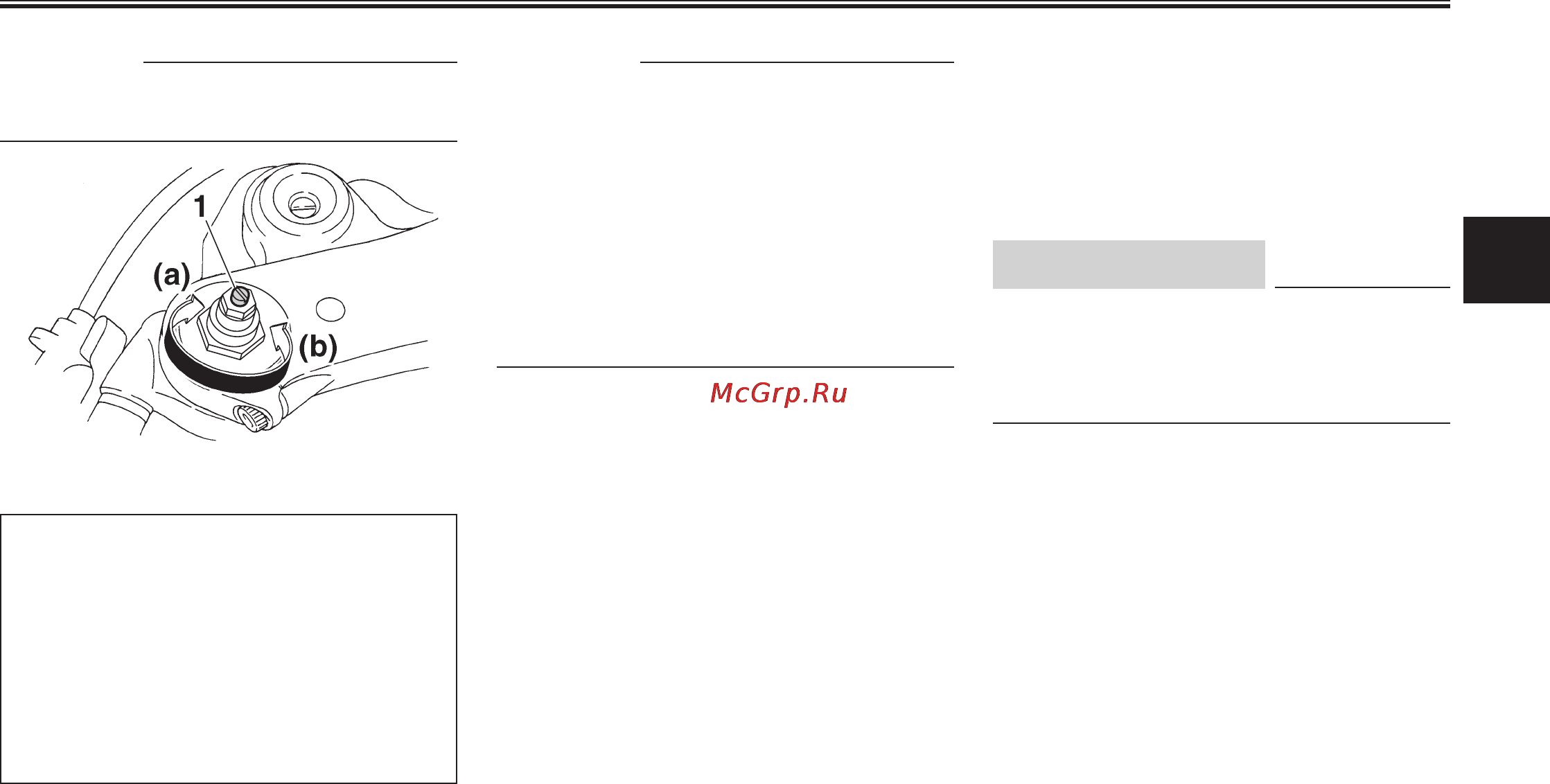

1. Регулировочный винт силы сжатия пружины
Установки силы сжатия пружины:
Минимум (мягко):
25 щелчков в направлении (b)*
Стандарт:
20 щелчков в направлении (b)*
Максимум (жестко):
Один щелчок в направлении (b)*
* Регулировочный винт полностью закру-
чен в направлении (a)
ПРИМЕЧАНИЕ:
Хотя количество щелчков механизма регулиров-
ки силы отскока/сжатия пружины может немно-
го отличаться от приведенных выше значений
из-за небольших различий в процессе произ-
водства, в действительности их количество всег-
да входит в полный диапазон настройки. Чтобы
добиться точной настройки, желательно прове-
рить количество щелчков на каждом регулирую-
щем механизме и при необходимости изменить
рекомендованные настройки.
Регулировка амортизатора
Амортизатор мотоцикла оборудован винтами
регулировки предварительного сжатия пружи-
ны и отскока пружины, а также регулировочны-
ми болтами амортизации быстрого и медленно-
го сжатия.
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать повреждения регулировочно-
го механизма, не выходите за пределы макси-
мального и минимального значений при регули-
ровке.
Предварительное сжатие пружины
Чтобы увеличить предварительное сжатие пру-
жины и тем самым сделать подвеску более
жесткой, поверните регулировочный болт в на-
правлении (а). Чтобы уменьшить предваритель-
ное сжатие пружины и сделать подвеску более
мягкой, поверните регулировочный болт в на-
правлении (b).
