ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
6-18

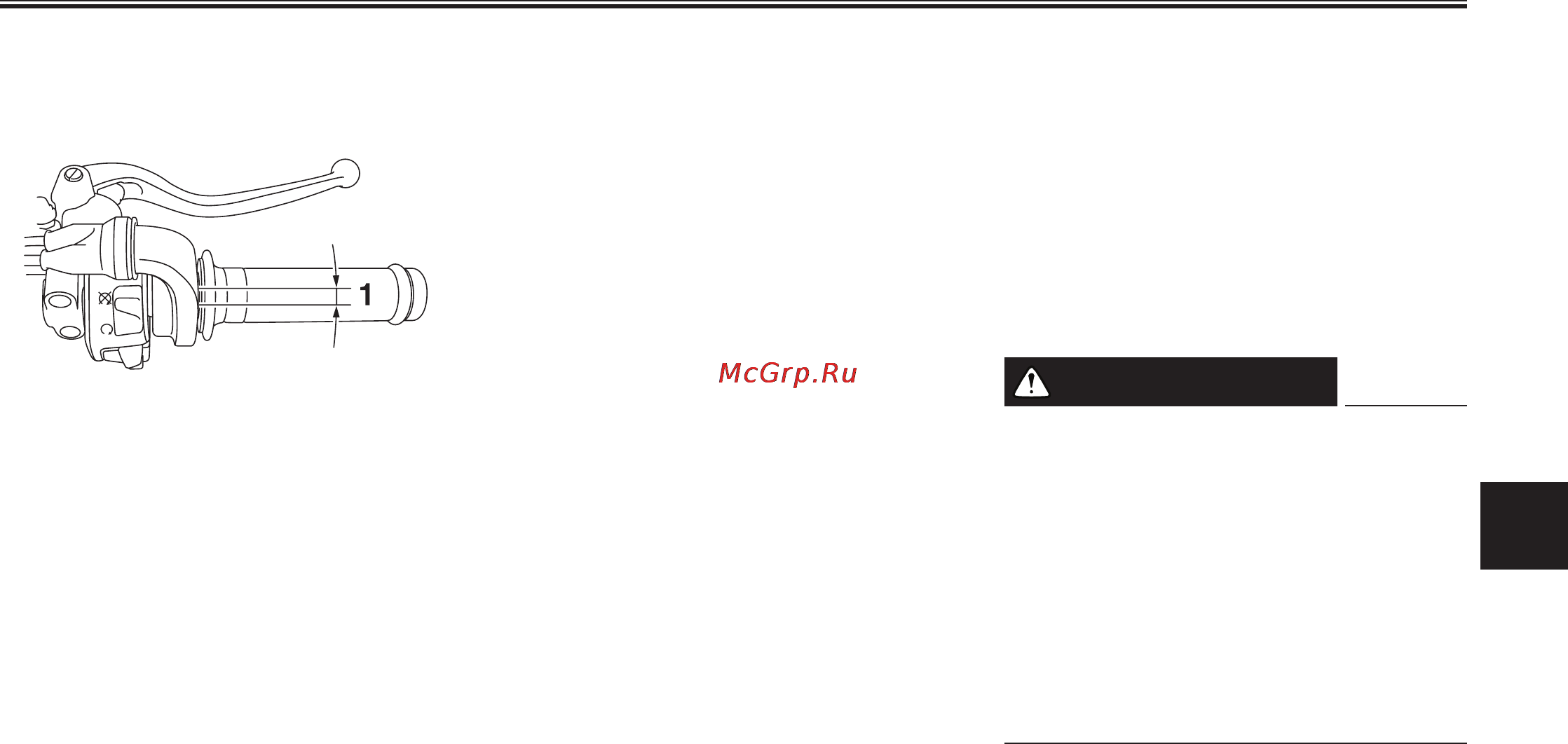

Регулировка свободного хода рукоятки
акселератора
1. Свободный ход рукоятки акселератора.
Свободный ход этой рукоятки должен состав-
лять 3,0–5,0 мм с ее внутренней стороны. Пери-
одически проверяйте свободный ход и при не-
обходимости обращайтесь к официальному ди-
леру компании Yamaha для его регулировки.
Регулировка клапанного зазора
Зазоры в клапанном механизме изменяются в
процессе эксплуатации, приводя к неправиль-
ному газораспределению и/или повышенно-
му шуму двигателя. Чтобы этого не случилось,
зазоры в клапанном механизме должны регу-
лироваться дилерской организацией компании
Yamaha в указанные в таблице периодического
обслуживания и смазки промежутки времени.
Покрышки
Для достижения максимальных технических ха-
рактеристик, срока службы и безопасности экс-
плуатации мотоцикла помните следующие све-
дения о покрышках.
Давление воздуха в покрышках
Перед каждой поездкой необходимо проверять
и при необходимости регулировать внутрика-
мерное давление воздуха.
ПРЕДОСТЕРЕЖЕНИЕ
Управляя мотоциклом с неправильным давле-
нием воздуха в покрышках, вы можете потерять
контроль над мотоциклом и попасть в аварию.
● Давление в покрышках проверяют и регули-
руют, когда они холодные (т.е. их температу-
ра равна температуре окружающей среды).
● Давление в покрышках необходимо регули-
ровать в соответствии со скоростью езды и
общей массы водителя, пассажира, багажа и
принадлежностей, рекомендованных для дан-
ной модели.
