Глава 9 Виртуальные локальные сети (VLAN)
Руководство пользователя для серии GS2210
103

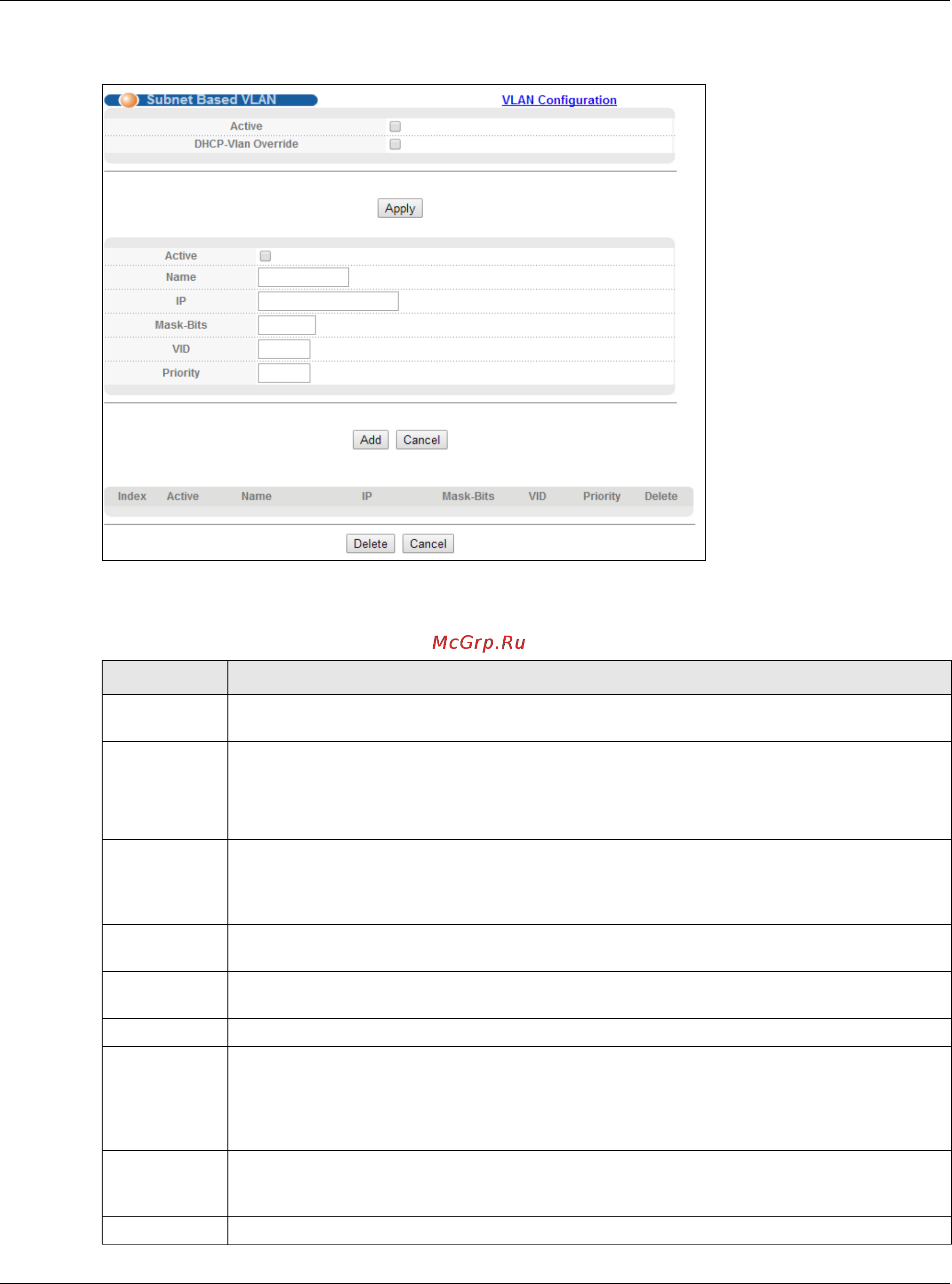

Рисунок 71 Экран Advanced Application > VLAN > VLAN Configuration > Subnet Based VLAN
Setup
Поля экрана описаны в следующей таблице.
Таблица 34 Экран Advanced Application > VLAN > VLAN Configuration > Subnet Based VLAN
Setup
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе VLAN на основе
подсетей.
DHCP-Vlan
Override
При включении функции отслеживания DHCP клиенты DHCP могут обновлять свои IP-
адреса через DHCP VLAN или через другой сервер DHCP во VLAN на основе подсетей.
Установите данный переключатель, чтобы клиенты DHCP в данной IP-подсети
принудительно получали IP-адреса через DHCP VLAN.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора
. Эти
настройки будут утеряны в случае выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели для сохранения изменений в энергонезависимой памяти.
Active Установите данный переключатель, чтобы включить создаваемую или изменяемую VLAN
на основе подсети.
Name Введите до 32 алфавитно-цифровых символов для
обозначения данной VLAN на основе
подсети.
IP Введите IP-адрес подсети, для которой необходимо настроить VLAN.
Mask-Bits Введите количество битов в маске подсети. Чтобы определить количество битов,
переведите маску подсети в двоичную форму и подсчитайте число единичных битов.
Возьмем, к примеру, маску «255.255.255.0». 255 в двоичной форме – это восемь единиц.
Всего в маске 3 байта со значением «255», поэтому
количество единичных битов будет
три на восемь (24).
VID Введите идентификатор сети VLAN, к которой привязываются при помощи тегов все не
имеющие тегов кадры из IP-подсети для данной VLAN на основе подсети. Данная VLAN
должна быть предварительно создана на экранах Advanced Applications, VLAN.
Priority Выберите уровень приоритета, назначаемый коммутатором кадрам из данной VLAN.
