Zyxel GS2210-24HP [114/402] Справочная техническая информация
![Zyxel GS2210-24HP [114/402] Справочная техническая информация](/views2/1168818/page114/bg72.png)
Глава 9 Виртуальные локальные сети (VLAN)
Руководство пользователя для серии GS2210
114
9.11 Справочная техническая информация
Это раздел содержит дополнительную техническую информацию по вопросам, обсуждаемым в
текущей главе.
9.11.1 Пример создания VLAN на основе протокола IP
В данном примере показано создание VLAN на основе протокола IP, в которую включаются
порты 1, 4 и 8. Для этого необходимо выполнить следующие действия:
1 Активировать данную VLAN на основе протокола.
2 Ввести номер порта, который должен быть включен в данную VLAN на основе протокола.
Введите 1.
3 Указать имя-описание данной VLAN на основе протокола. Введите IP-VLAN.
4 Выбрать протокол
. Оставьте выбранное по умолчанию значение IP.
5 Ввести идентификатор существующей VLAN. В нашем примере используется уже созданная
статическая VLAN с идентификатором 5. Введите 5.
6 Оставить приоритет равным значению по умолчанию 0 и нажать Add.

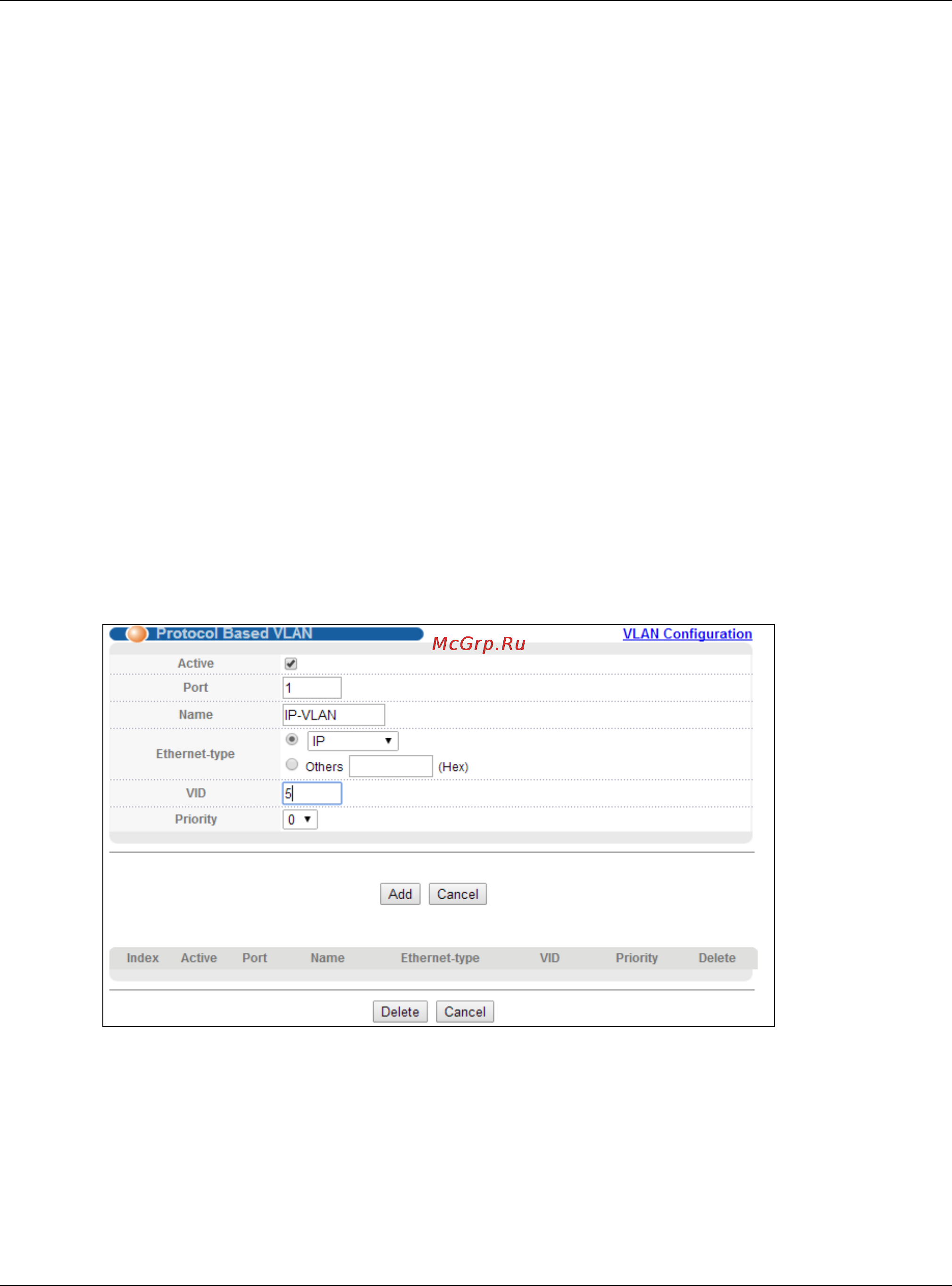

Рисунок 78 Пример настройки VLAN на основе протокола
Чтобы добавить дополнительные порты в данную VLAN на основе протокола:
1 Нажмите на порядковый номер записи в таблице VLAN на основе протоколов. Нажмите на 1
2 Измените значение в поле Port на номер следующего порта, который требуется добавить.
3 Нажмите Add.
