Глава 36 Настройка ARP
Руководство пользователя для серии GS2210
324
ARP-Reply
По умолчанию коммутатор работает в режиме запоминания ARP-Reply и обновляет
информацию в таблице ARP только при получении ответов ARP на запросы ARP, отправленные
самим коммутатором. Это предотвращает возможность подмены информации ARP.

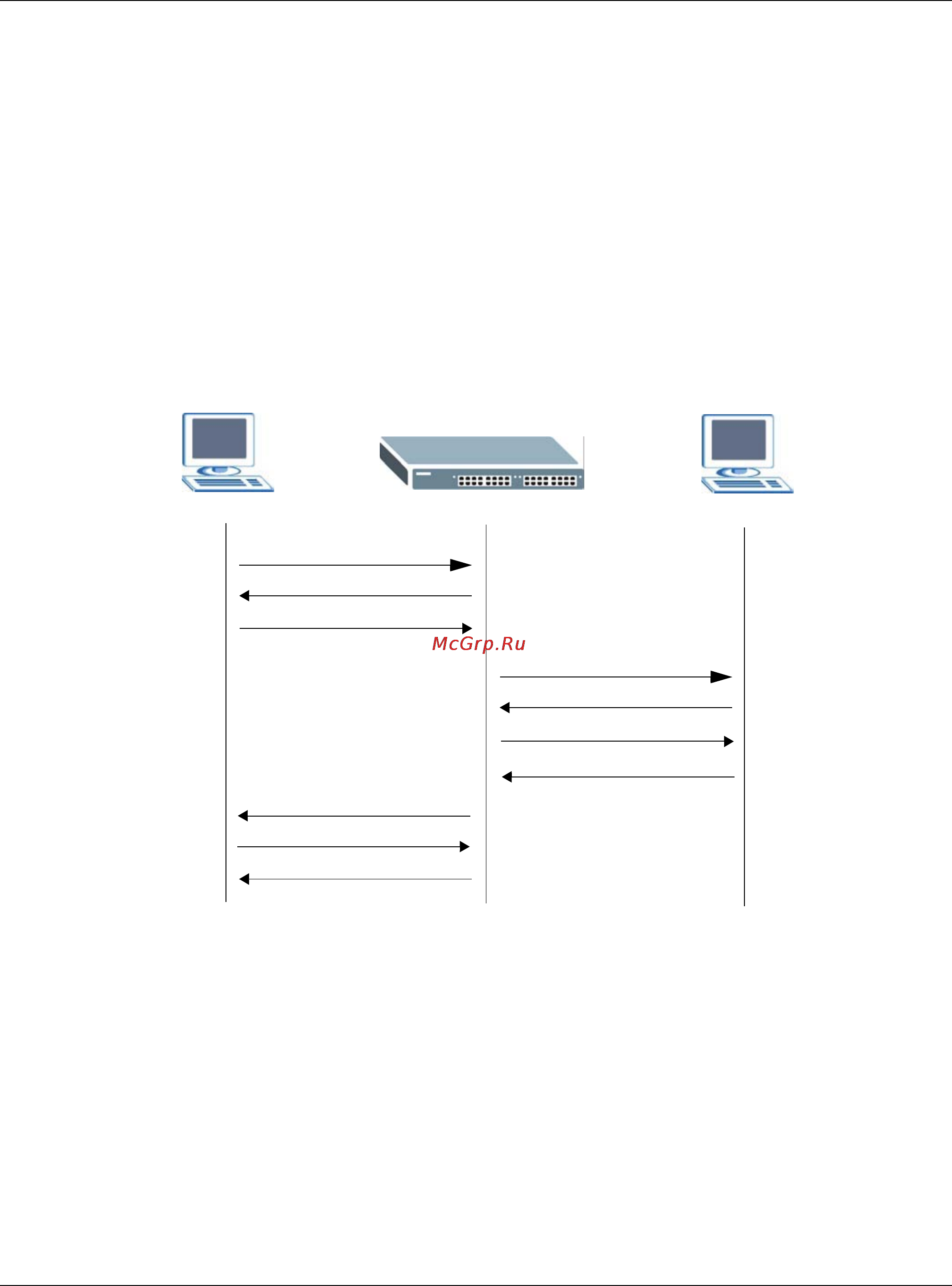

В приведенном ниже примере коммутатор не располагает информацией о соответствии IP-
адреса и MAC-адреса для хостов A и B в таблице ARP, и хост A хочет отправить
ping-запросы
на хост B. Хост A отправляет запрос ARP на коммутатор, а затем, после получения ответа ARP
от коммутатора, отправляет запрос ICMP. коммутатор не находит в таблице ARP записи для
хоста B и направляет широковещательный запрос ARP всем устройствам в локальной сети.
При получении ответа ARP от хоста B коммутатор обновляет информацию в таблице ARP и
пересылает
запрос ICMP хоста A хосту B. После получения ответа ICMP от хоста B коммутатор
посылает запрос ARP для получения MAC-адреса хоста A, а после получения ответа ARP от
хоста A вносит соответствующие изменения в таблицу ARP. После этого коммутатор может
переслать запрос ICMP хоста B хосту A.
Gratuitous-ARP
Самообращенный (gratuitous) запрос ARP – это запрос, в котором и IP-адрес источника, и IP-
адрес назначения равны IP-адресу устройства, которое посылает данный запрос, а MAC-адрес
назначения равен широковещательному адресу. На самообращенный запрос ARP не бывает
ответов.
Устройство может отправлять самообращенные пакеты ARP для выявления IP-коллизий. При
перезагрузке или смене MAC-адреса устройство также может послать самообращенный запрос
ARP,
чтобы сообщить другим устройствам в той же сети о необходимости внести в таблицу ARP
информацию о новом соответствии.
В режиме запоминания Gratuitous-ARP коммутатор обновляет таблицу ARP либо в результате
получения ответа ARP, либо в результате самообращенного запроса ARP.
A
B
Запрос ARP
Ответ ARP
Запрос ICMP
Запрос ARP
Ответ ARP
Запрос ICMP
Ответ ICMP
Запрос ARP
Ответ ARP
Ответ ICMP
