Руководство пользователя для серии GS2210
327
ГЛАВА 37
Обслуживание
37.1 Обзор
В данной главе описаны настройки на экранах, позволяющих работать с файлами встроенного
программного обеспечения и конфигурации.
37.1.1 О чем рассказывается в этой главе
• С помощью экрана Maintenance (разд.37.2 на стр. 327) можно загрузить свежую версию
встроенного программного обеспечения.
• С помощью экрана Firmware Upgrade (разд. 37.3 на стр.330) можно загрузить свежую
версию встроенного программного обеспечения.
• С помощью экрана Restore Configuration (разд.37.4 на стр.331) можно загрузить
сохраненный файл конфигурации устройства.
• С помощью экрана Backup Configuration (разд. 37.5 на стр. 332) можно сохранить
конфигурацию для использования в дальнейшем.
37.2 Экран Maintenance
На этом экране осуществляется управление встроенным программным обеспечением и
файлами конфигурации. Чтобы отобразить показанный ниже экран, выберите в
навигационной панели Management > Maintenance.

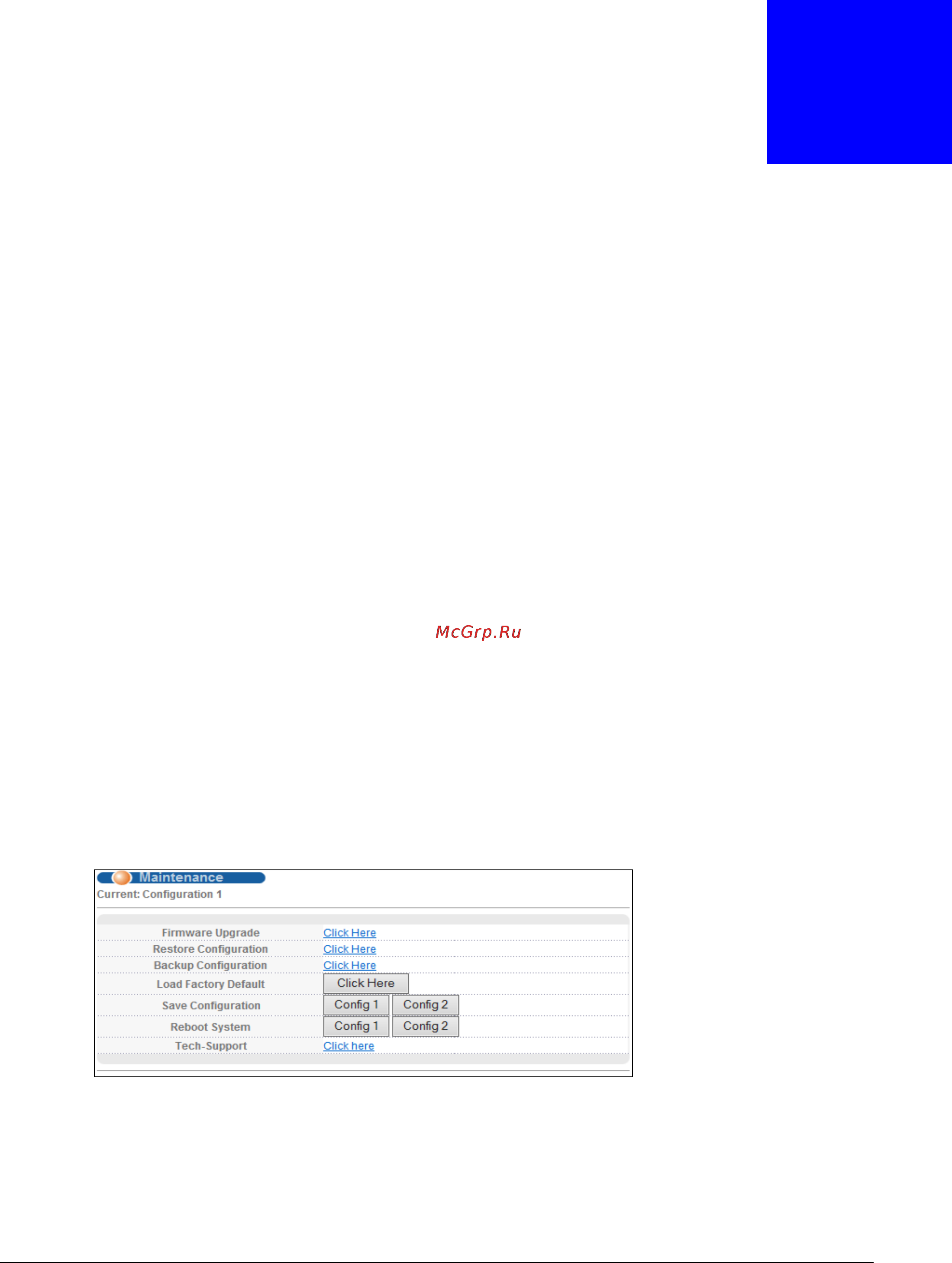

Рисунок 217 Экран Management > Maintenance
